U660E, U760E Комплект поршня гидроаккумулятора B1, B2, B3, C2

Описание

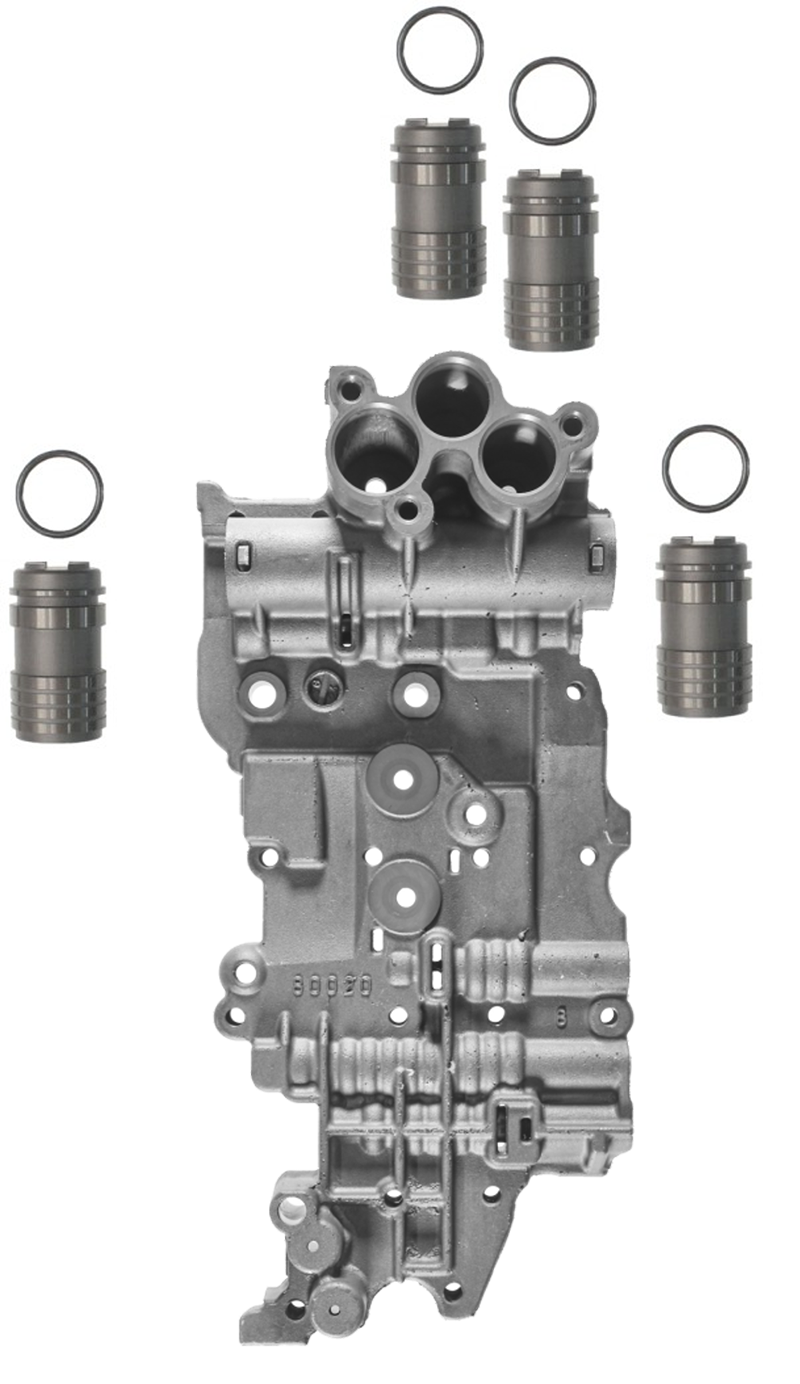

Комплект поршней аккумулятора B1, B2, B3, C2

Износ отверстий гидроаккумулятора или критических диаметров поршней гидроаккумулятора в перечисленных агрегатах Toyota/Lexus является очень распространенным явлением. Поршни гидроаккумуляторов B1, B2, B3 и C2 имеют одинаковый размер и используются при включении пакетов фрикционов муфт для облегчения включения требуемой передачи. Износ отверстий в корпусе клапана приводит к утечке масла из механизма привода пакета фрикционных дисков, что вызывает резкое или замедленное включение пакета фрикционов, его перегреву, а также проскальзывание и рывки соответствующих передач.

Поршневой комплект аккумулятора TRS2150115CG0S включает в себя уплотнительное кольцо для надежной герметизации даже в изношенных цилиндрах. Этот комплект поршня подходит для установки в любую из четырех каналов.

Инструкция

1. Разборка

Для гидроаккумуляторов B1 и B2:

1. Выкрутите болты и сохраните их для повторного использования

2. Извлеките оригинальные пластину и пружину и сохраните их для повторного использования

3. Извлеките гидроаккумулятор и утилизируйте его



Для гидроаккумуляторов B3 и C2:

1. Извлеките оригинальный стопорный штифт и пружину и сохраните их для повторного использования

2. Извлеките гидроаккумулятор и утилизируйте его



2. Установка и сборка

2.1. Установите гидроаккумулятор TRS из комплекта в отверстие

2.2. Установите оригинальную пружину в отверстие



Для гидроаккумуляторов B1 и B2:

2.3. Установите оригинальную пластину и вкрутите болты



Для гидроаккумуляторов B3 и C2:

2.3. Установите оригинальный стопорный штифт



3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум:

а – 18in.Hg б – 18in.Hg в – 18in.Hg г – 18in.Hg
