U760 Комплект клапана блокировки гидротрансформатора

Описание

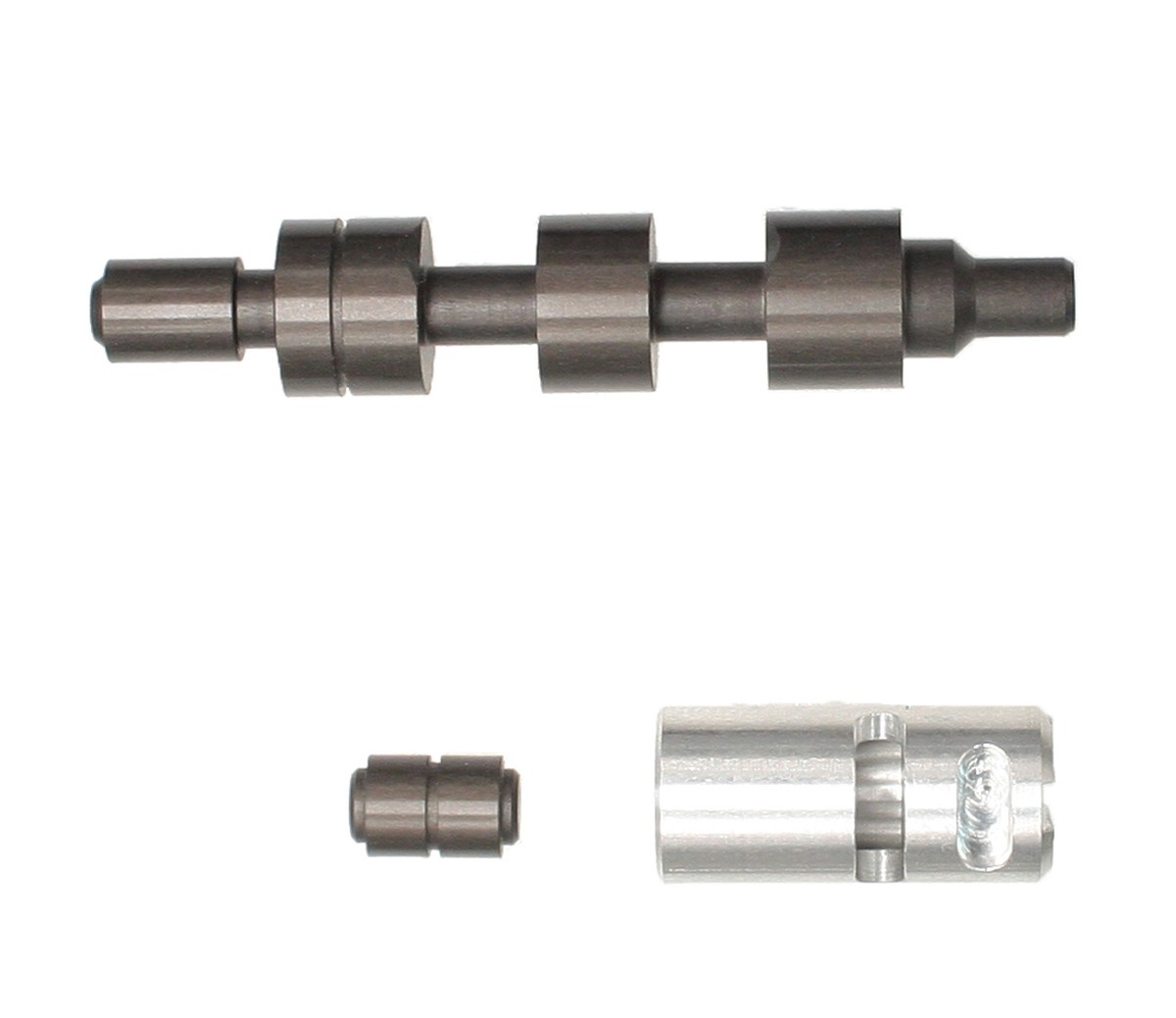

Комплект увеличенного клапана регулирования блокировки гидротрансформатора

В автомобилях Toyota/Lexus, оснащенных трансмиссиями U760E и U760F, часто наблюдаются различные проблемы, связанные с износом отверстия клапана управления блокировкой гидротрансформатора. Колебания клапана управления блокировкой ГДТ и ход плунжерного клапана в бустере приводят к износу, из-за которого может произойти утечка трансмиссионной жидкости из контура, что влечет потерю требуемого давления. В таких случаях проблемы с включением/выключением блокировки гидротрансформатора могут сопровождаться проскальзыванием муфты блокировки гидротрансформатора, скачками оборотов, резкими переключениями на пониженную передачу и/или кодами ошибок проскальзывания блокировки ГДТ. Комплект увеличенного клапана регулирования блокировки гидротрансформатора TRS2300309CG1S позволяет восстановить отверстие, возвращая необходимое давление и корректную работу блокировки гидротрансформатора.

Инструкция

1. Разборка

1.1. Извлеките оригинальный стопорный штифт и пружину и сохраните их для повторного использования

1.2. Извлеките клапан, плунжер, бустер и утилизируйте их



2. Подготовка отверстия

2.1. Разверните отверстие под клапан блокировки гидротрансформатора

2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2150309RT1S и фиксирующий стол

2.3. Состав инструмента TRS2150309RT1S:

- развертка

- втулка

- направляющая



3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия

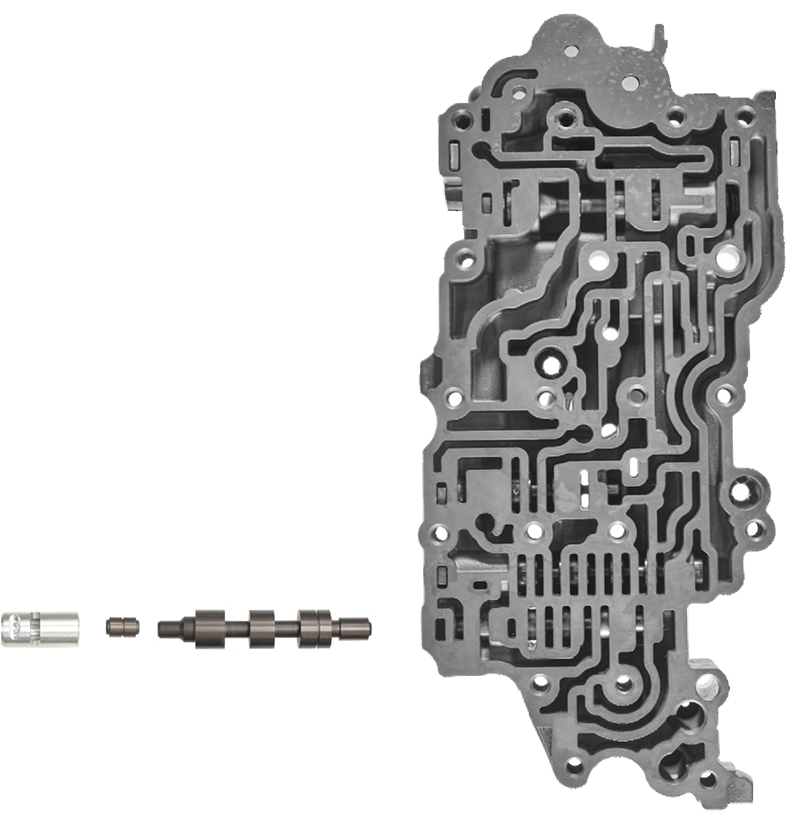

3.2. Установите клапан TRS из комплекта в отверстие штоком наружу

3.3. Установите оригинальную пружину в отверстие

3.4. Установите плунжер TRS из комплекта в отверстие

3.5. Установите бустер TRS из комплекта в отверстие

3.6. Установите оригинальный стопорный штифт



4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg
