JF010 Комплект клапана регулировки вторичного давления

Описание

Комплект увеличенного клапана регулирования давления ведомого конуса

В трансмиссиях Jatco/Nissan JF010E (RE0F09A/RE0F09B) клапан управления регулирует давление масла в контуре ведомого конуса. Потеря контроля давления может вызвать такие симптомы, как дребезжание при ускорении, проскальзывание приводного ремня, износ поверхности и образование металлических частиц. Низкое давление может вывести из строя механизм ведомого конуса, зафиксировав передаточное отношение ведущего/ведомого конусов.

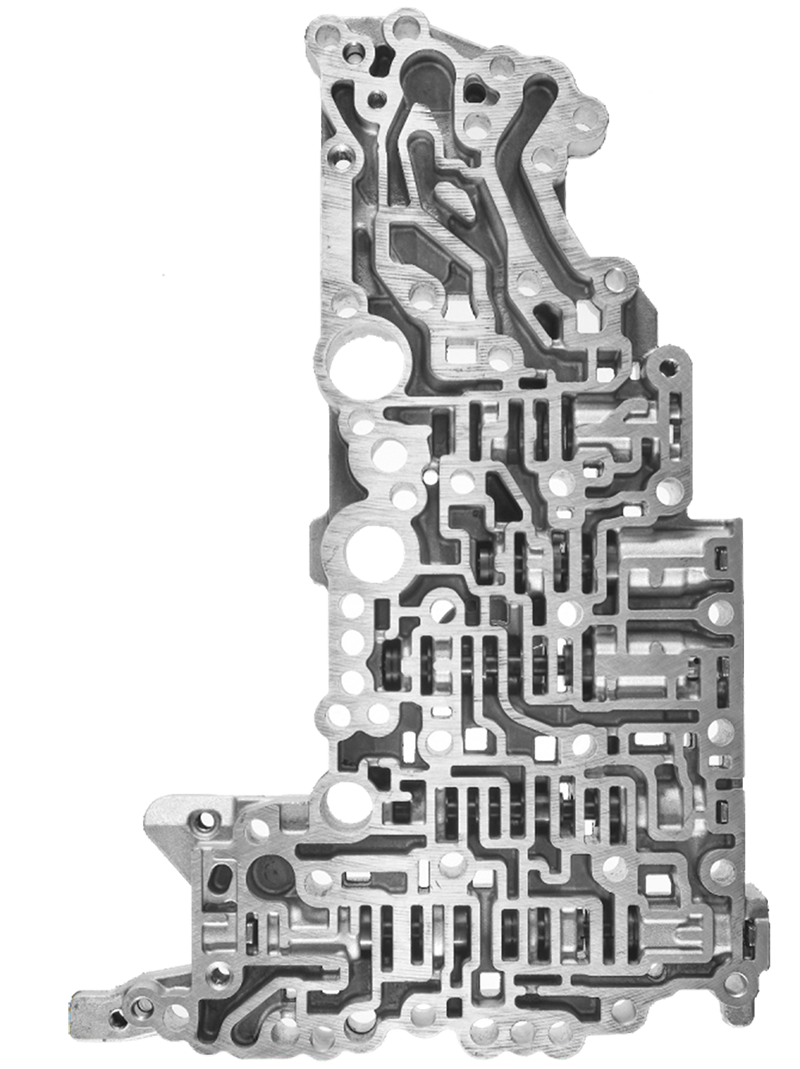

Восстановление отверстия в гидроблоке и установка увеличенного комплекта регулирующего клапана ведомого конуса TRS1030207CG1S восстанавливает оптимальные зазоры и давление в контуре вторичного шкива

Инструкция

1. Разборка

1.1. Извлеките стопорный штифт и пружину и сохраните их для повторного использования

1.2. Извлеките клапан и заглушку и утилизируйте их



2. Подготовка отверстия

Внимание!!! Для разворачивания отверстия под клапан TRS1030207CG1S, используется только развертка TRS1030207RT1S

2.1. Разверните отверстие под клапан регулировки вторичного давления разверткой TRS1030207RT1S

2.2. Набор инструмента для этой операции (поставляется отдельно): TRS1030207RT1S и фиксирующий стол

2.3. Состав инструмента TRS1030207RT1S:

- развертка

- втулка

- направляющая



3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия

3.2. Установите клапан TRS из комплекта в отверстие 3.3. Установите оригинальную пружину в отверстие 3.4. Установите заглушку TRS из комплекта в отверстие

3.5. Установите на место оригинальный стопорный штифт



4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах.

Рекомендуемый минимум: а – 16in.Hg
