5R55 / RE5R05

1. Разборка

1.1. Извлеките фиксатор и пружину и сохраните их для повторного использования
1.2. Извлеките оригинальные клапан и утилизируйте его

2. Подготовка отверстия

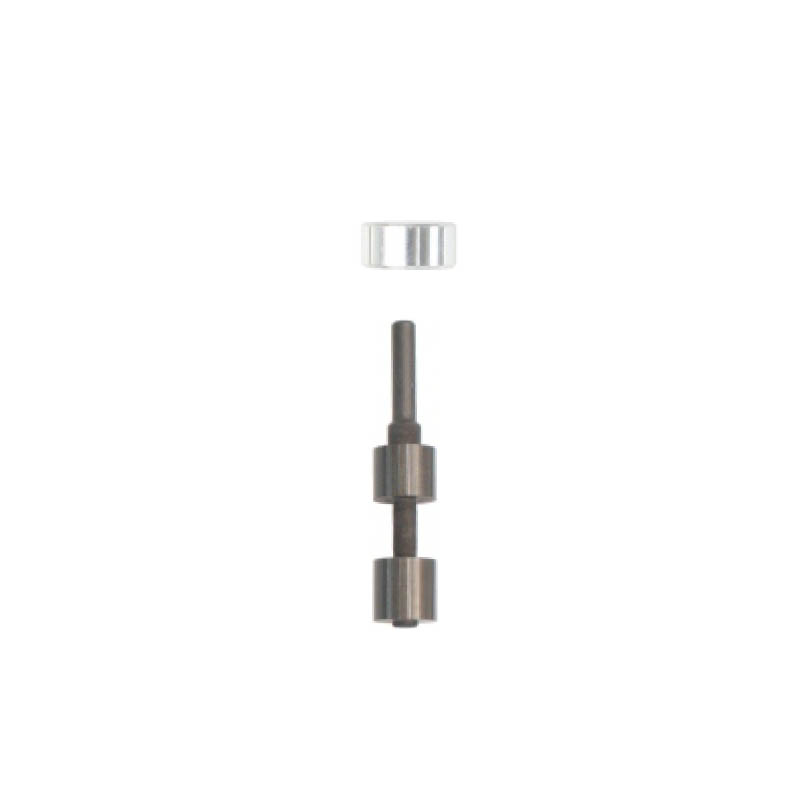

2.1. Разверните отверстие под клапан блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2290309RT1A фиксирующий стол
2.3. Состав инструмента TRS2290309RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальные пружину и фиксатор на место

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

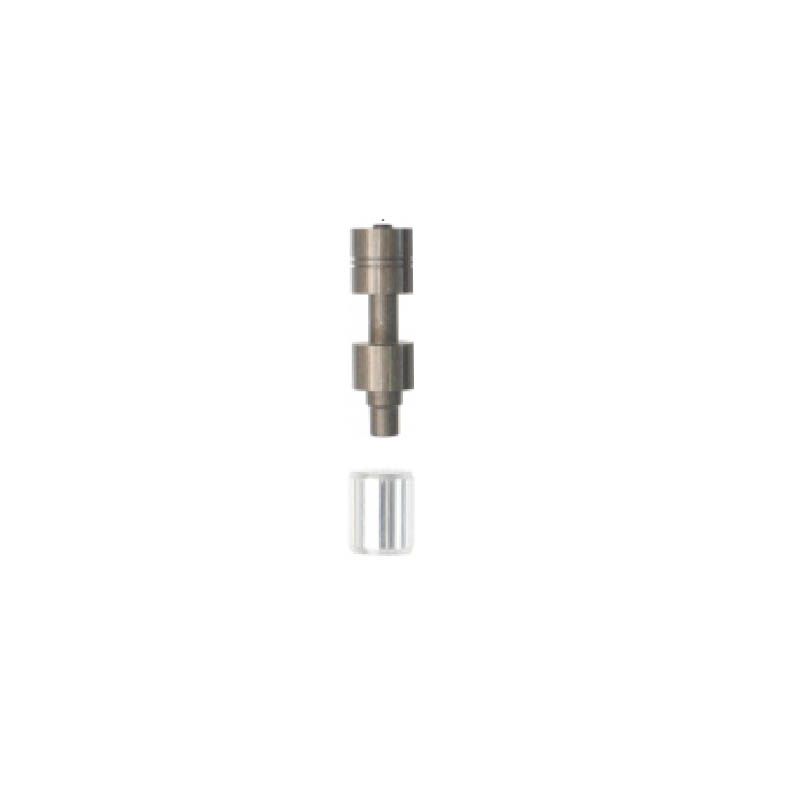

1. Разборка

1.1. Извлеките фиксатор и пружину и сохраните их для повторного использования
1.2. Извлеките оригинальные клапан и утилизируйте его

2. Подготовка отверстия

2.1. Разверните отверстие 1 и/или 2 под клапан(ы) регулировки пилотного давления
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2290335RT1A фиксирующий стол
2.3. Состав инструмента TRS2290335RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия(ий)
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальные пружину и фиксатор на место в соответствии с их первоначальным расположением

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg, б – 18 in.Hg

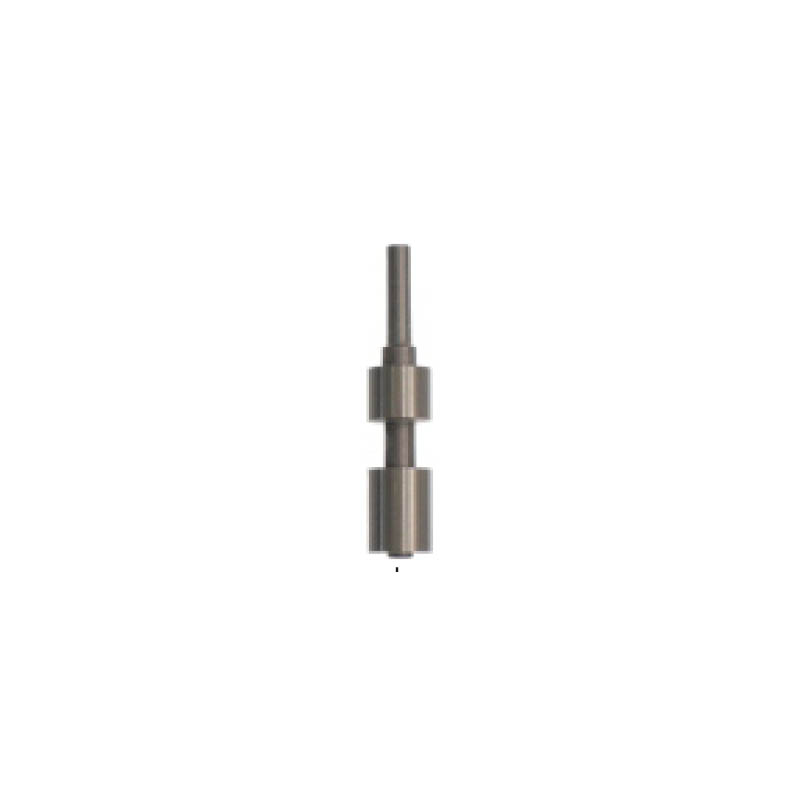

1. Разборка

1.1.  Извлеките фиксатор, заглушку и пружину
1.2.  Фиксатор и пружину сохраните их для повторного использования
1.2.  Извлеките оригинальный клапан и утилизируйте его и оригинальную заглушку отверстий 1 и/или 2

2. Подготовка отверстия

2.1. Разверните отверстие 1 и/или 2 под клапан(ы) регулировки пилотного давления
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2280335RT1A фиксирующий стол
2.3. Состав инструмента TRS2280335RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия(ий)
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальные пружину
3.4. Установите фиксатор TRS из комплекта и закрепите оригинальным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg, б – 18 in.Hg

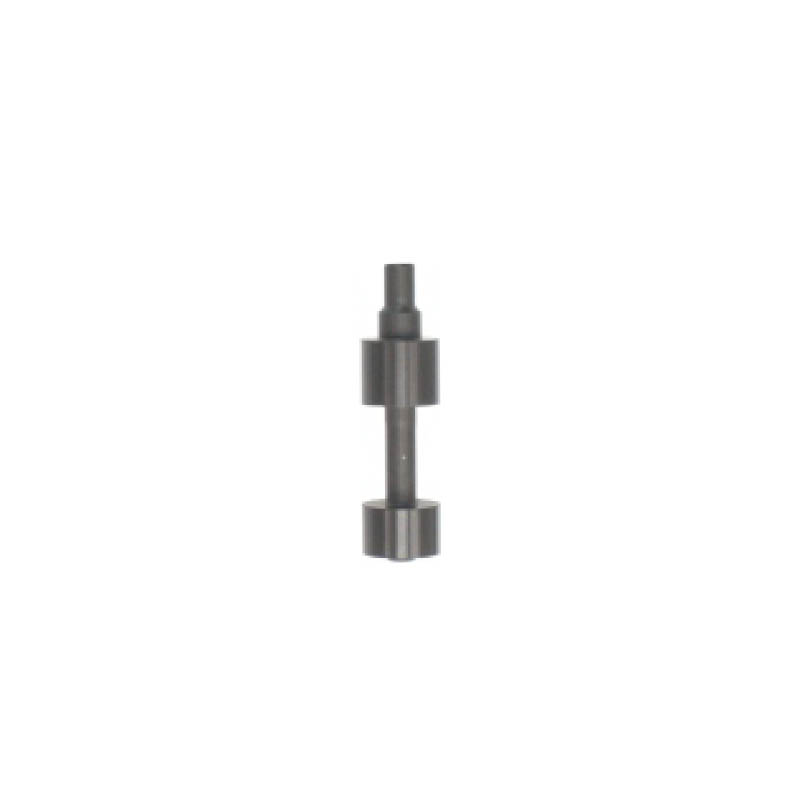

1. Разборка

1.1. Извлеките фиксатор, заглушку и пружину из отверстия
1.2. Сохраните фиксатор и пружину для повторного использования
1.3. Извлеките оригинальный клапан и утилизируйте его

2. Подготовка отверстия

2.1. Разверните отверстие под клапан блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2280309RT1A и фиксирующий стол
2.3. Состав инструмента TRS2280309RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальные пружину и на место
3.4. Установите заглушку TRS из комплекта и закрепите оригинальным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg, б – 18 in.Hg

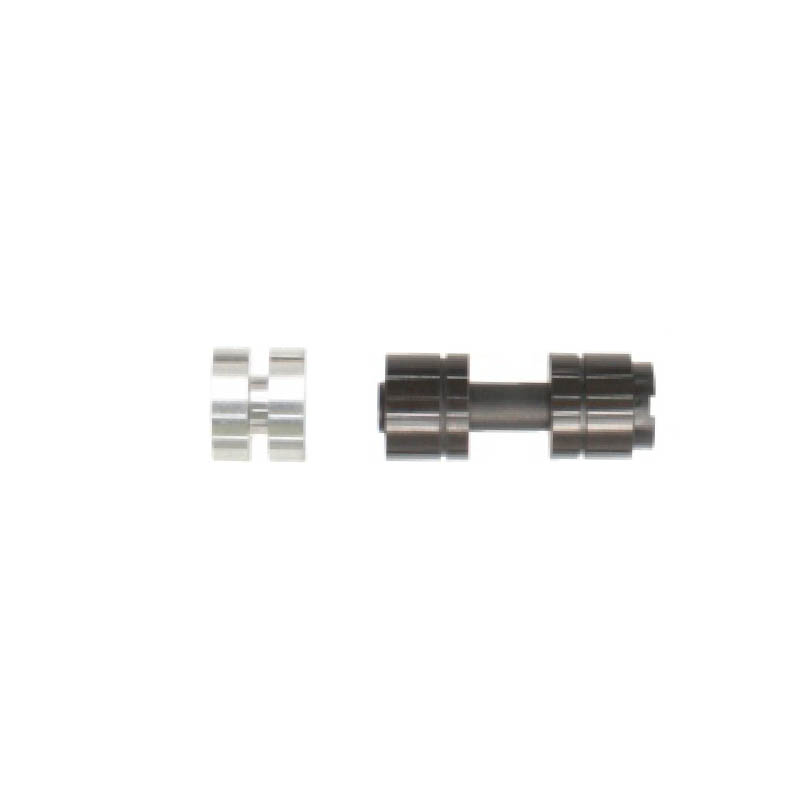

1. Разборка

1.1. Извлеките оригинальную заглушку и клапан и утилизируйте их
1.2. Сохраните фиксатор и пружину для повторного использования

2. Подготовка отверстия

2.1.  Разверните отверстие под клапан включения сцепления реверс
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2190325RT1A и фиксирующий стол
2.3. Состав инструмента TRS2190325RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта в отверстие углублением для пружины во внутрь
3.4. Установите заглушку и закрепите их оригинальным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

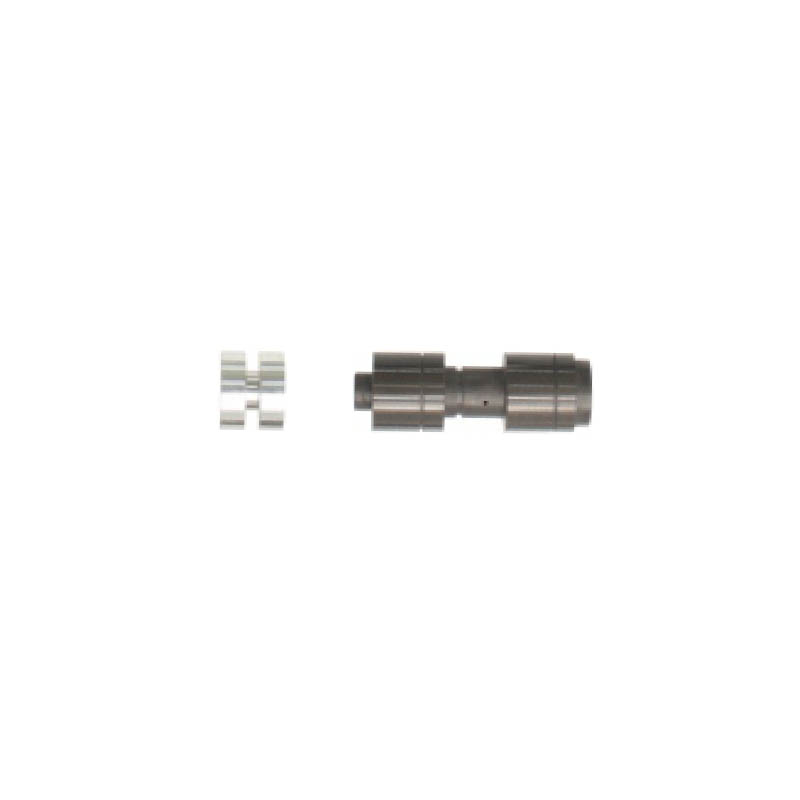

1. Разборка

1.1. Извлеките оригинальную заглушку и клапан и утилизируйте их
1.2. Сохраните фиксатор и пружину для повторного использования

2. Подготовка отверстия

2.1.  Разверните отверстие под клапан модулятор реверса 2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2190324RT1A и фиксирующий стол
2.3. Состав инструмента TRS2190324RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие 3.3. Установите клапан TRS из комплекта в отверстие углублением для пружины внутрь
3.4. Установите заглушку и закрепите их оригинальным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

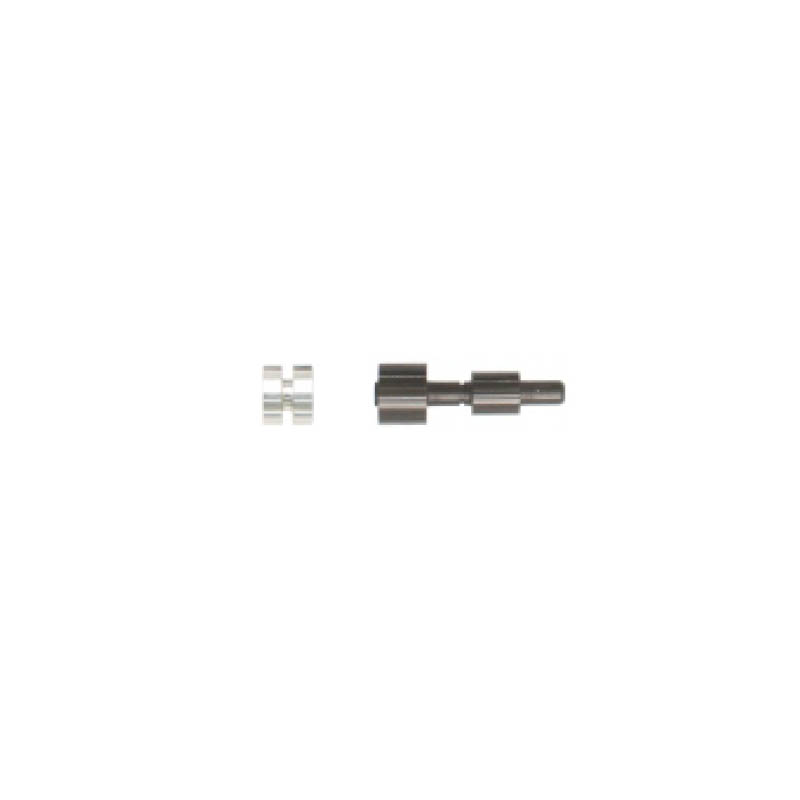

Данный клапан устанавливается в двух позициях

1. Разборка

1.1. Извлеките фиксатор заглушки и сохраните его для повторного использования
1.2. Извлеките из отверстия заглушку и клапан и утилизируйте их
1.3. Извлеките из отверстия пружину и сохраните ее для повторного использования

2. Подготовка отверстия

2.1. Разверните отверстие под клапан линейного давления 2.2.  Набор инструмента для этой операции (поставляется отдельно): TRS2190302RT1A и фиксирующий стол
2.3. Состав инструмента TRS2190302RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта в отверстие штоком во внутрь
3.4. Установите заглушку и закрепите её оригинальным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 20in.Hg, б – 20in.Hg

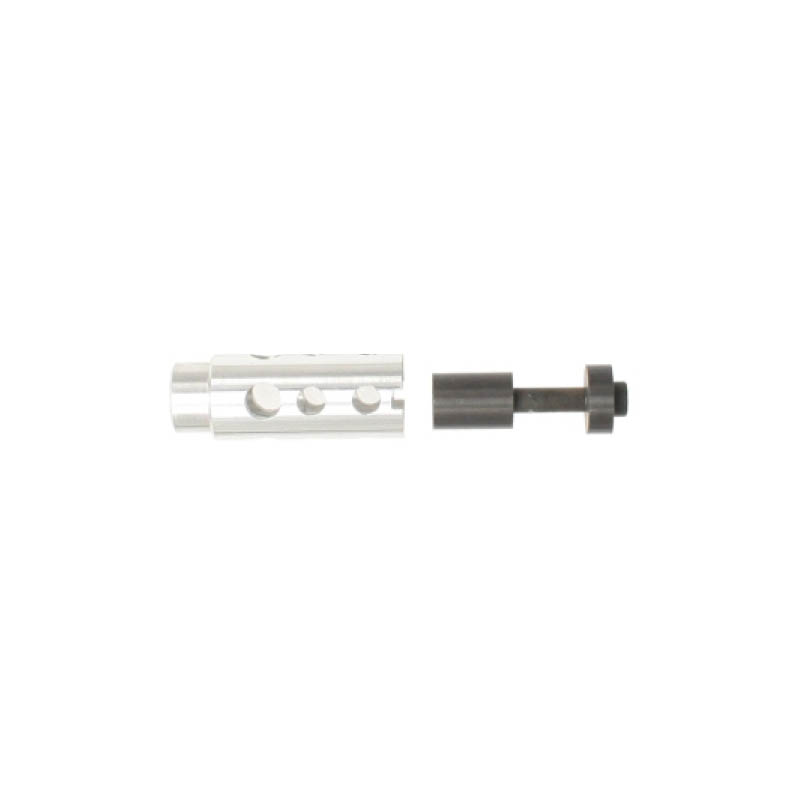

1. Разборка

1.1. Извлеките из отверстия бустер с плунжером и фиксатор и сохраните его для повторного использования
1.2.  Извлеките из отверстия клапан модулятор блокировки гидротрансформатора
1.3. Извлеките из отверстия пружину и сохраните ее для повторного использования

2. Подготовка отверстия

2.1.  Разверните отверстие под клапан модулятор блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2190321RT1A и фиксирующий стол
2.3.  Состав инструмента TRS2190321RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта в отверстие углублением для пружины внутрь
3.4. Установите бустер с плунжером и закрепите их оригинальным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

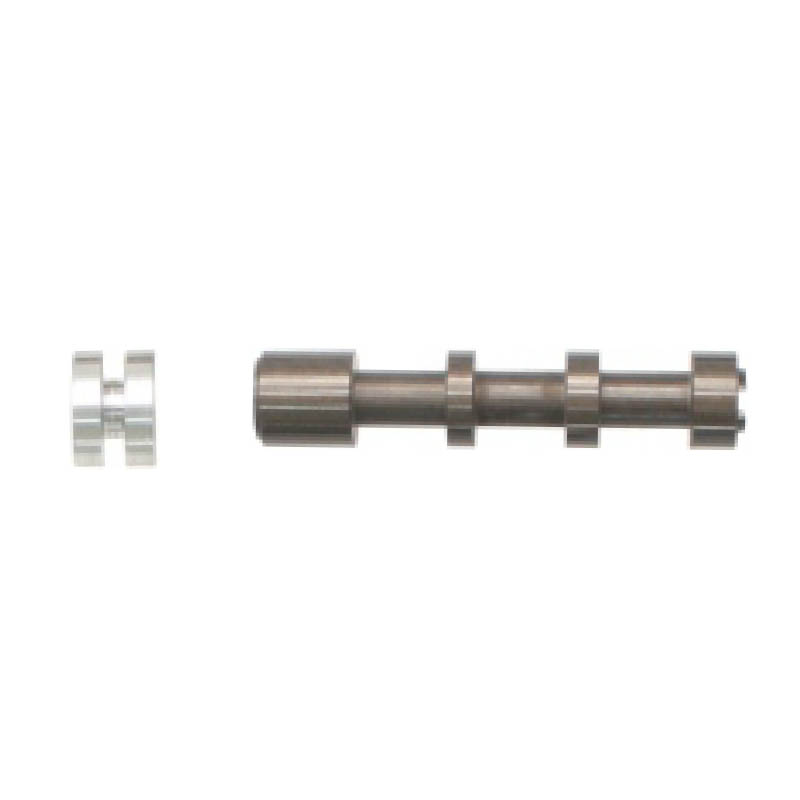

1. Разборка

1.1 Извлеките из отверстия все детали оригинального клапана
1.2 Утилизируйте оригинальный клапан и заглушку
1.3 Фиксатор и все компоненты перепускного клапана термостата сохраните для повторного использования
1.4 Тщательно очистите отверстие.

2. Подготовка отверстия

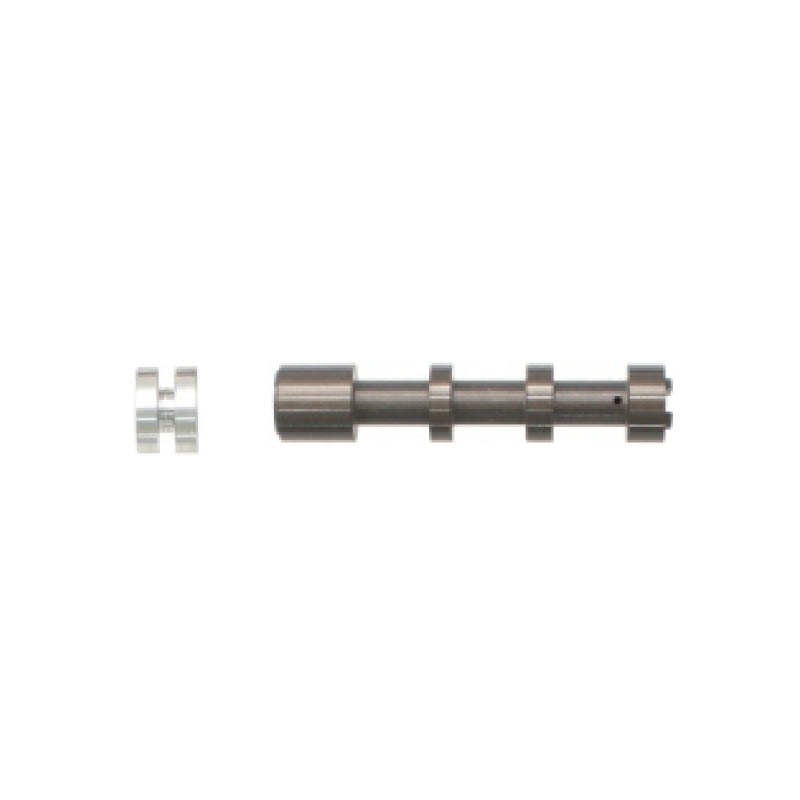

2.1. Разверните отверстие под клапан регулирования давления гидротрансформатора
2.2.   Набор инструмента для этой операции (поставляется отдельно): TRS2190305RT1A и фиксирующий стол
2.3. Состав инструмента TRS2190305RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Запрессуйте штифт TRS из комплекта в отверстие в клапане, для надежности используйте оправку фиксатор клапана
3.2. Установите клапан углублением для пружины наружу
3.3. Проверьте легкость хода клапана в отверстии
3.4. Установите на место оригинальную пружину
3.5. Установите заглушку TRS из комплекта и закрепите ее оригинальным фиксатором
3.6. Установите на место все компоненты перепускного термостата на место и закрепите их оригинальными заглушкой и фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

1. Разборка

1.1. Извлеките из отверстия фиксатор и заглушку и утилизируйте её, сохраните фиксатор для повторного использования
1.2. Извлеките из отверстия оригинальный клапан и утилизируйте его
1.3. Извлеките оригинальную пружину и сохраните её для повторного использования

2. Подготовка отверстия

2.1. Разверните отверстие под клапан регулирования давления гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2190305RT1A и фиксирующий стол
2.3. Состав инструмента TRS2190305RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта в отверстие углублением для пружины внутрь
3.4. Установите заглушку из комплекта TRS и закрепите их оригинальным фиксатором

4. Тестирование

Проведение вакуумных испытаний невозможно, убедитесь визуально в правильности установки и легкости хода клапана в канале.
