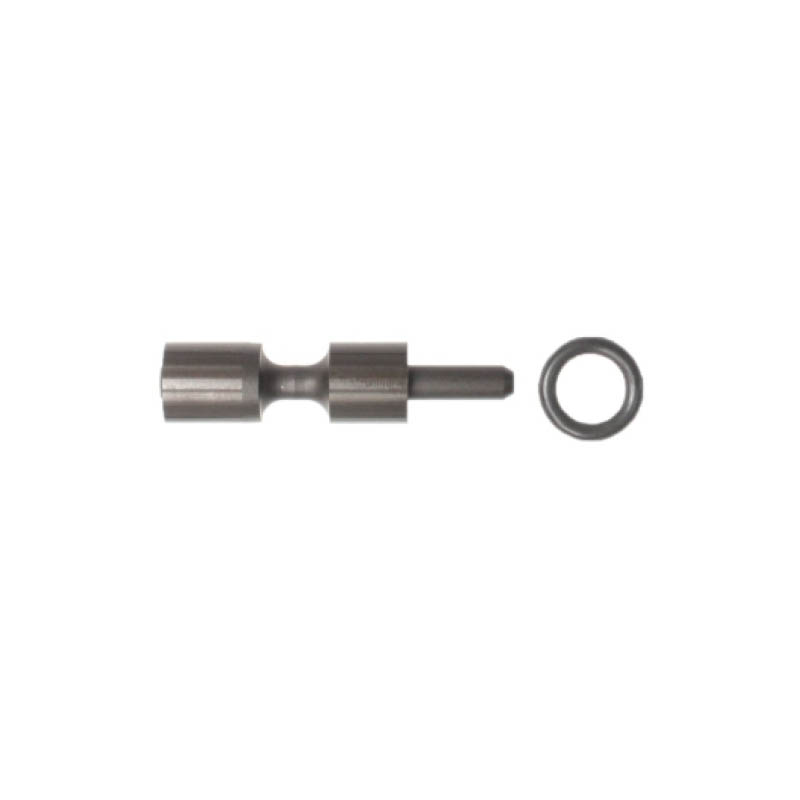

JF011 / JF016

1. Разборка

1.1. Извлеките оригинальный фиксатор и заглушку, сохраните их для повторного использования
1.2. Извлеките оригинальную пружину и сохраните ее для повторного использования
1.3. Извлеките оригинальный клапан и утилизируйте его

2. Подготовка отверстия

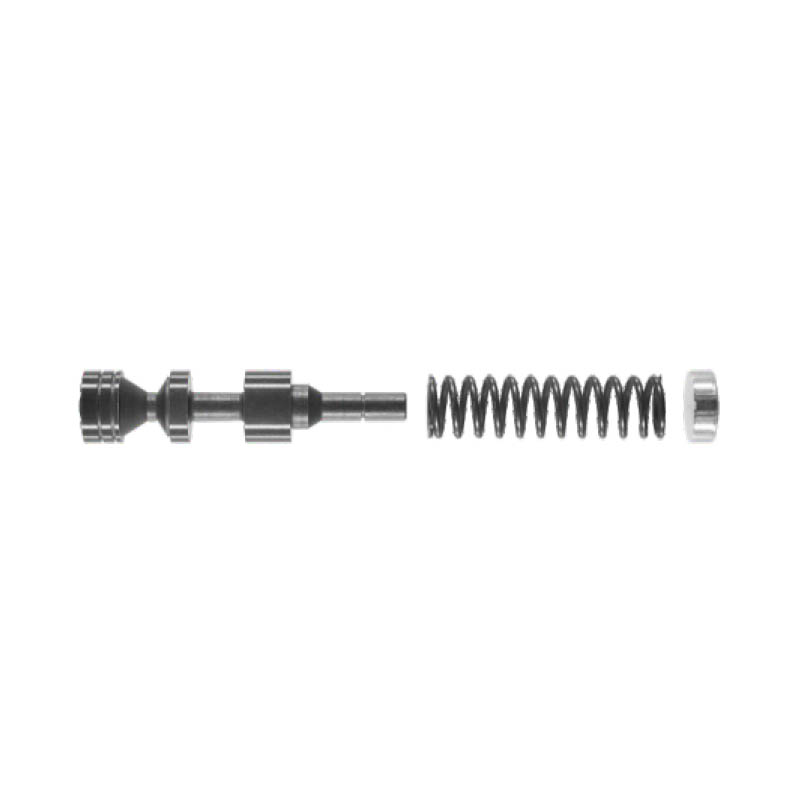

2.1. Разверните отверстие под клапан регулирования давления гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2200305RT1A и фиксирующий стол
2.3. Состав инструмента TRS2200305RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите на место оригинальную пружину на место
3.4. Установите в паз оригинальной заглушки уплотнительное кольцо из комплекта TRS и установите заглушку в сборе в отверстие
3.5. Установите оригинальный фиксатор на место

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а - 14 in.Hg, б - 18 in.Hg

1. Разборка

1.1. Извлеките стопорный штифт и пружину и сохраните их для повторного использования
1.2. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Извлеките клапан регулировки вторичного давления (TRS1010307CG1S), его стопорный штифт не позволит правильно закрепить часть гидроблока для разворачивания отверстия
2.2. Разверните отверстие под клапан регулирования давления гидротрансформатора
2.3. Набор инструмента для этой операции (поставляется отдельно): TRS1010305RT1S и фиксирующий стол
2.4. Состав инструмента TRS1010305RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину в отверстие
3.4.Установите заглушку TRS из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт
3.6. Установите на место клапан регулировки вторичного давления (TRS1010307CG1S)

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg, б – 12 in.Hg

1. Разборка

1.1. Извлеките стопорный штифти пружину и сохраните их для повторного использования
1.2. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Извлеките клапан регулировки вторичного давления (TRS1010307CG1S), его стопорный штифт не позволит правильно закрепить часть гидроблока для разворачивания отверстия

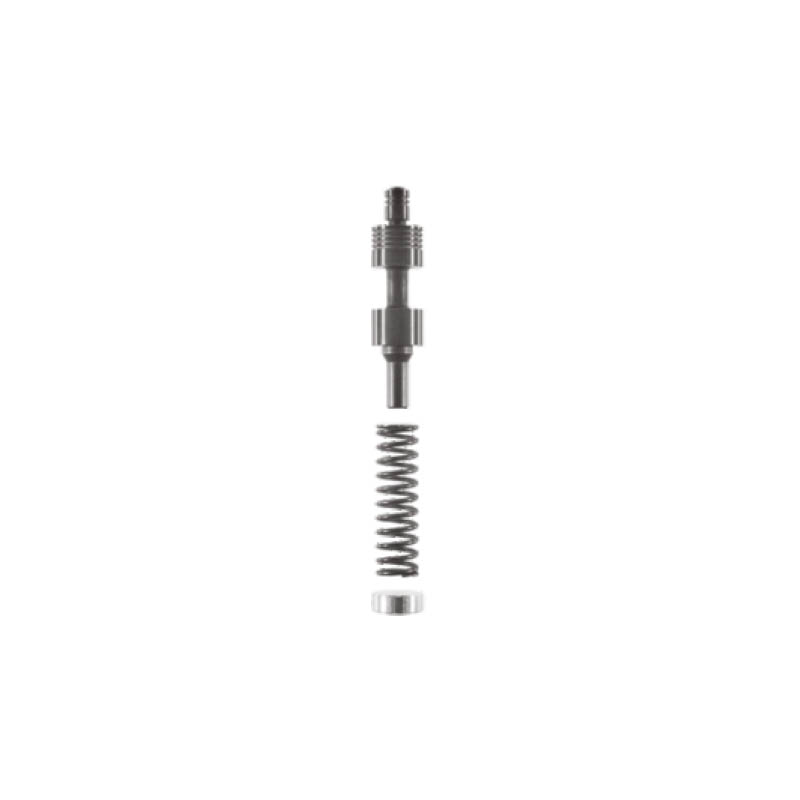

2.2. Разверните отверстие под клапан модулирования давления соленоидов
2.3. Набор инструмента для этой операции (поставляется отдельно): TRS1010304RT1S и фиксирующий стол
2.4. Состав инструмента TRS1010304RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину в отверстие
3.4.Установите заглушку TRS из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт
3.6. Установите на место клапан регулировки вторичного давления (TRS1010307CG1S)

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

1. Разборка

1.1. Извлеките стопорный штифти пружину и сохраните их для повторного использования
1.2. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Извлеките клапан регулировки вторичного давления (TRS1010307CG1S), его стопорный штифт не позволит правильно закрепить часть гидроблока для разворачивания отверстия

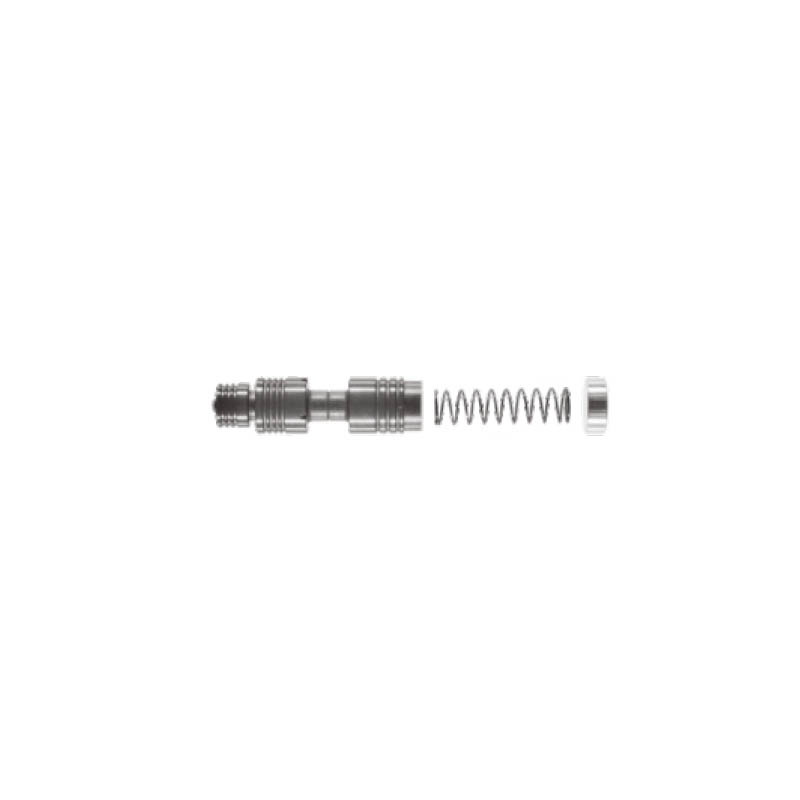

2.2. Разверните отверстие под клапан линейного давления
2.3. Набор инструмента для этой операции (поставляется отдельно): TRS1010302RT1S и фиксирующий стол
2.4. Состав инструмента TRS1010302RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие
3.3. Установите оригинальную пружину в отверстие
3.4.Установите заглушку TRS из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт
3.6. Установите на место клапан регулировки вторичного давления (TRS1010307CG1S)

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 14in.Hg, б – 18 in.Hg

1. Разборка

1.1. Извлеките стопорный штифти пружину и сохраните их для повторного использования
1.2. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

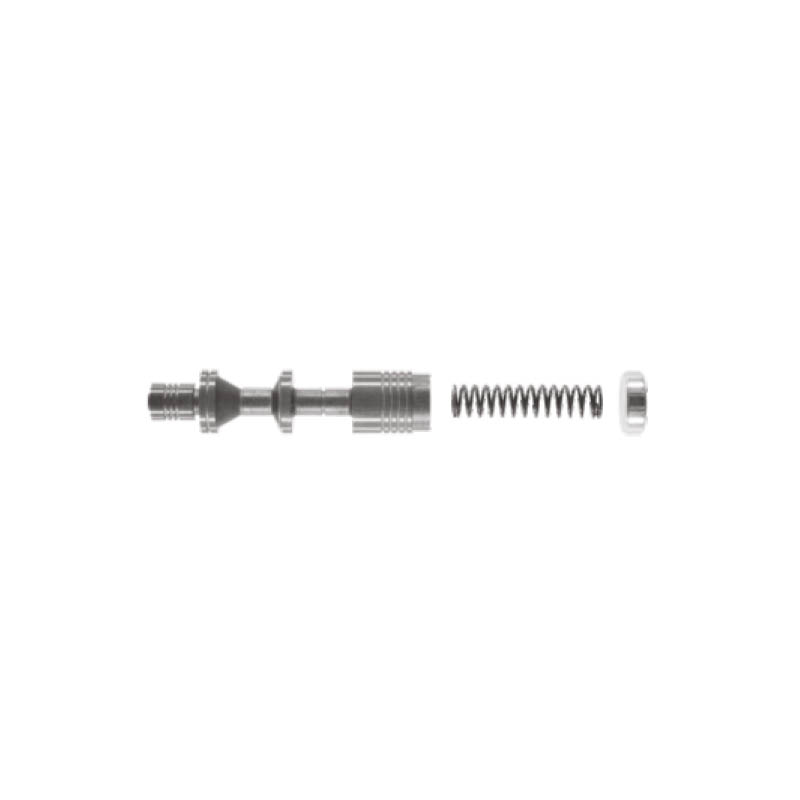

2.1. Разверните отверстие под клапан регулировки вторичного давления
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS1010307RT1S и фиксирующий стол
2.3. Состав инструмента TRS1010307RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие
3.3. Установите оригинальную пружину в отверстие
3.4. Установите заглушку TRS из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

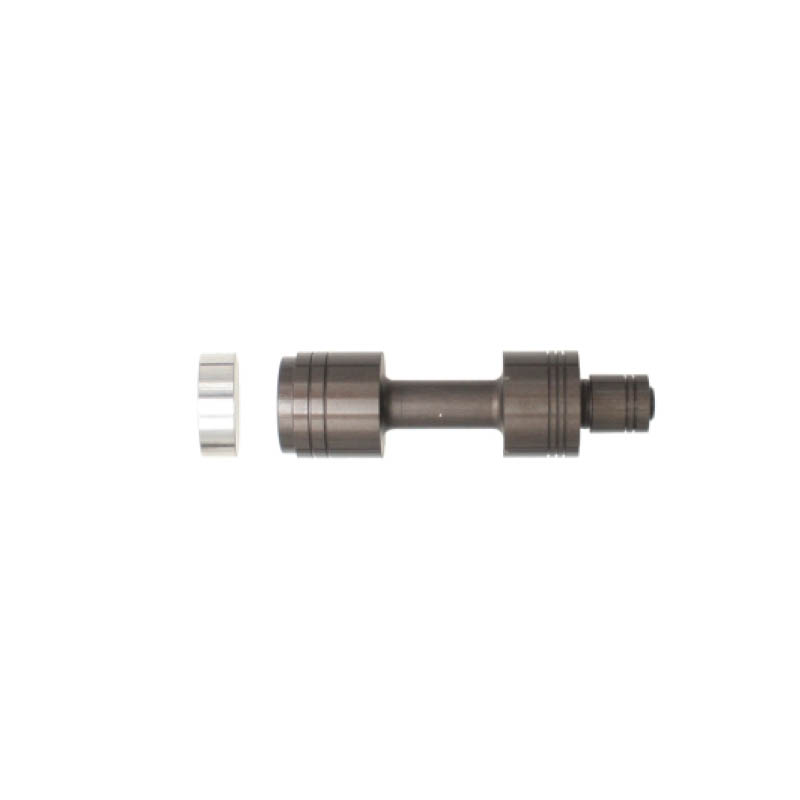

1. Разборка

1.1. Извлеките стопорный штифт и пружину и сохраните их для повторного использования
1.2. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан регулировки вторичного давления разверткой TRS1330108RT1S
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS1330108RT1S и фиксирующий стол
2.3. Состав инструмента TRS1330108RT1S
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие
3.3. Установите оригинальную пружину в отверстие
3.4. Установите заглушку TRS из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in, б – 16in.Hg

1. Разборка

1.1. Извлеките стопорный штифт и сохраните его для повторного использования
1.2. Извлеките клапан, пружину, плунжер и бустер и утилизируйте их, пружину сохраните для повторной установки

2. Подготовка отверстия

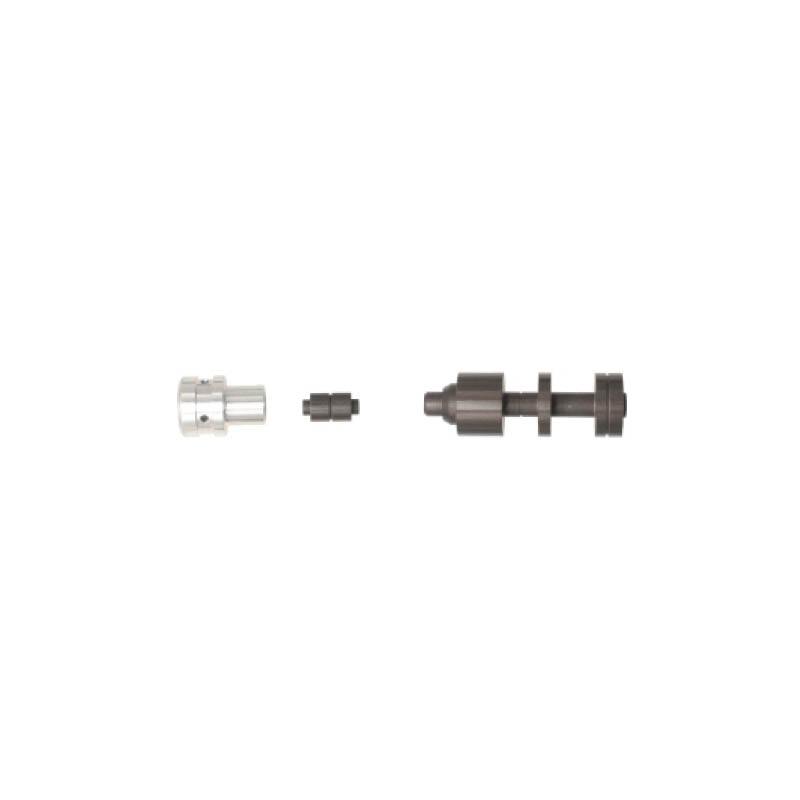

2.1. Разверните отверстие под клапан блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS1330105RT1Sи фиксирующий стол
2.3. Состав инструмента TRS1330105RT1S
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие
3.3. Установите оригинальную пружину в отверстие
3.4. Установите бустер TRS в сборе из комплекта в отверстие 3.5. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 16in.Hg, б – 12in.Hg

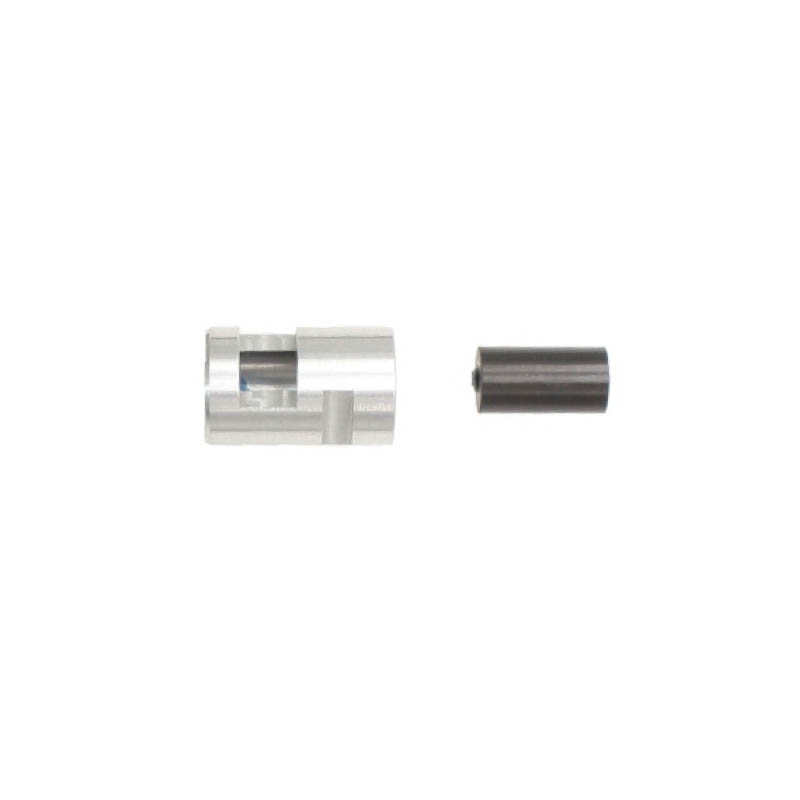

1. Разборка

1.1. Извлеките стопорный штифт и сохраните его для повторного использования
1.2. Извлеките бустер и плунжерный клапан и утилизируйте их

2. Установка и сборка

2.1. Убедитесь, что отверстие очищено от мусора и загрязнений
2.2. Установите бустер TRS в сборе с плунжерным клапаном из комплекта в отверстие открытой стороной вперед
2.3. Установите на место оригинальный стопорный штифт

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

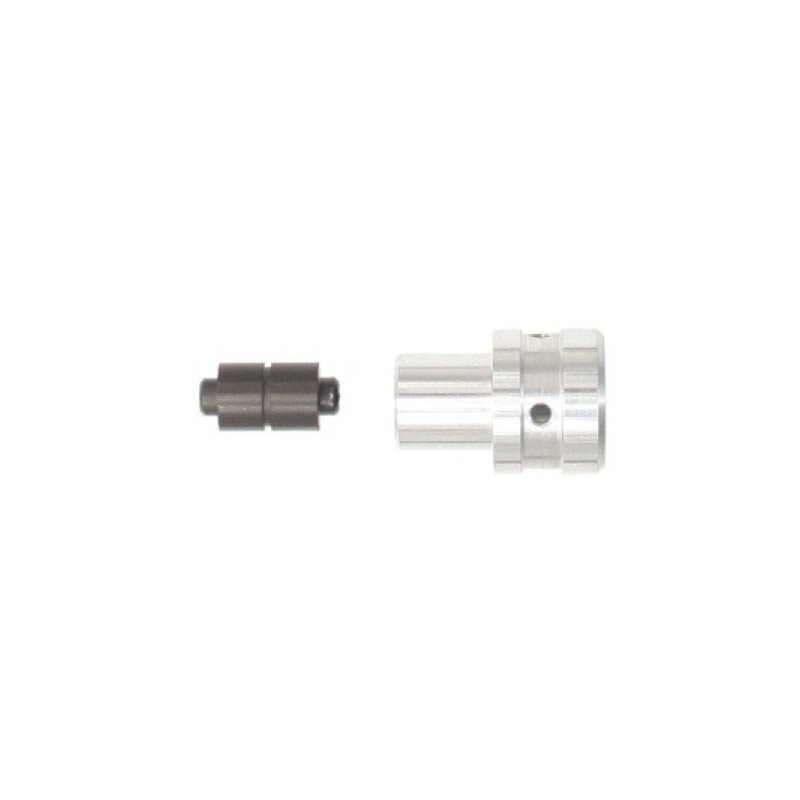

1. Разборка

1.1. Извлеките стопорный штифт и сохраните его для повторного использования
1.2. Извлеките бустер и плунжерный клапан и утилизируйте их

2. Установка и сборка

2.1. Убедитесь, что отверстие очищено от мусора и загрязнений
2.2. Установите бустер в сборе с плунжерным клапаном TRS из комплекта в отверстие открытой стороной вперед
2.3. Установите на место оригинальный стопорный штифт

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 16in.Hg

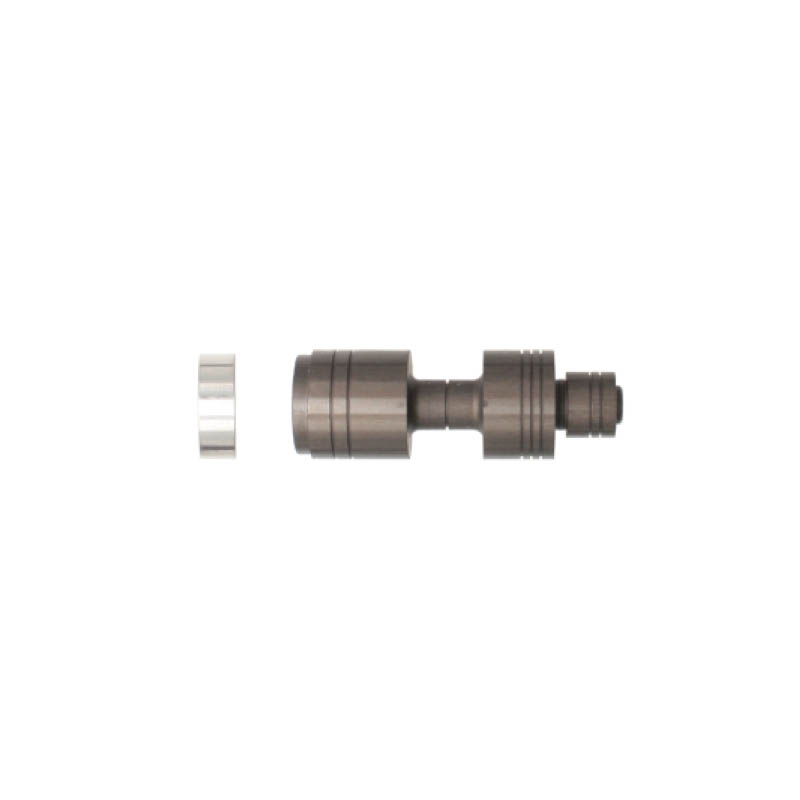

1. Разборка

1.1. Извлеките стопорный штифт и сохраните его для повторного использования
1.2. Извлеките клапан, пружину и заглушку и утилизируйте клапан и заглушку

2. Подготовка отверстия

2.1. Разверните отверстие под клапан регулировки основного давления
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS1380347RT1S и фиксирующий стол
2.3. Состав инструмента TRS1380347RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком внутрь
3.3. Установите оригинальную пружину и заглушку TRS из комплекта в отверстие
3.4. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 16 in.Hg, б – 18 in.Hg
