U140 / U760

1. Разборка

1.1. Извлеките все детали из отверстия
1.2. Сохраните оригинальные фиксатор и пружину для повторного использования
1.3. Оригинальные клапан заглушку утилизируйте

2. Подготовка отверстия

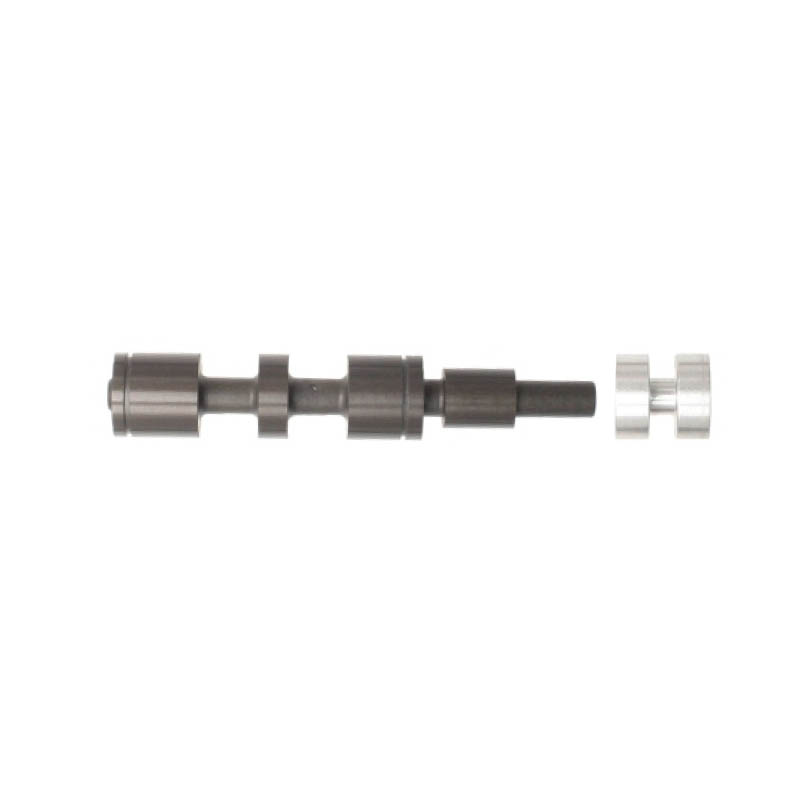

2.1. Разверните отверстие под клапан регулирования давления муфты C2
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2150216RT1A и фиксирующий стол
2.3. Состав инструмента TRS2150216RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальные пружину на место
3.3. Установите клапан TRS из комплекта в отверстие штоком внутрь
3.4. Установите заглушку TRS из комплекта и закрепите оригинальным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а - 18 in.Hg

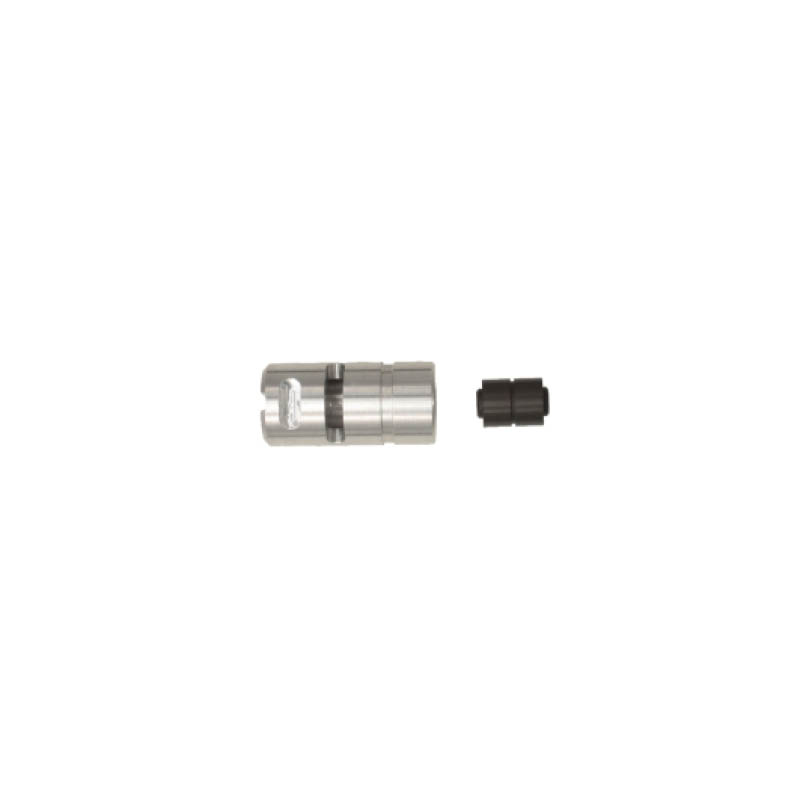

1. Разборка

1.1. Извлеките стопорный штифт и сохраните его для повторного использования
1.2. Извлеките бустер и плунжерный клапан и утилизируйте их

2. Установка и сборка

2.1. Убедитесь, что отверстие очищено от мусора и загрязнений
2.2. Установите бустер TRS в сборе с плунжерным клапаном из комплекта в отверстие открытой стороной вперед
2.3. Установите на место оригинальный стопорный штифт

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

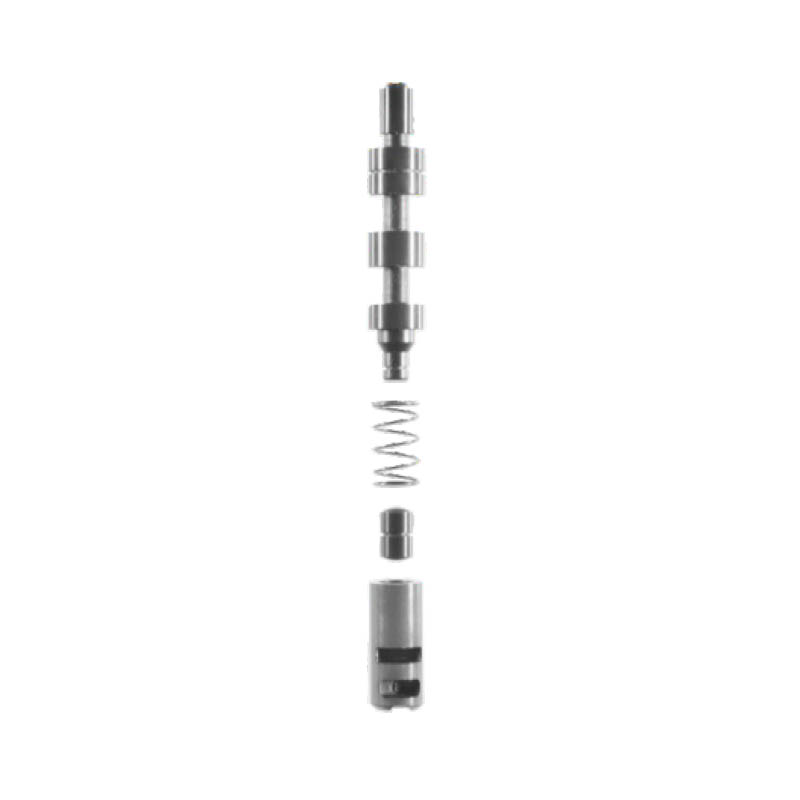

1. Разборка

1.1. Извлеките оригинальный стопорный штифт и пружину и сохраните их для повторного использования
1.2. Извлеките клапан и плунжер и бустер и утилизируйте их

2. Подготовка отверстия

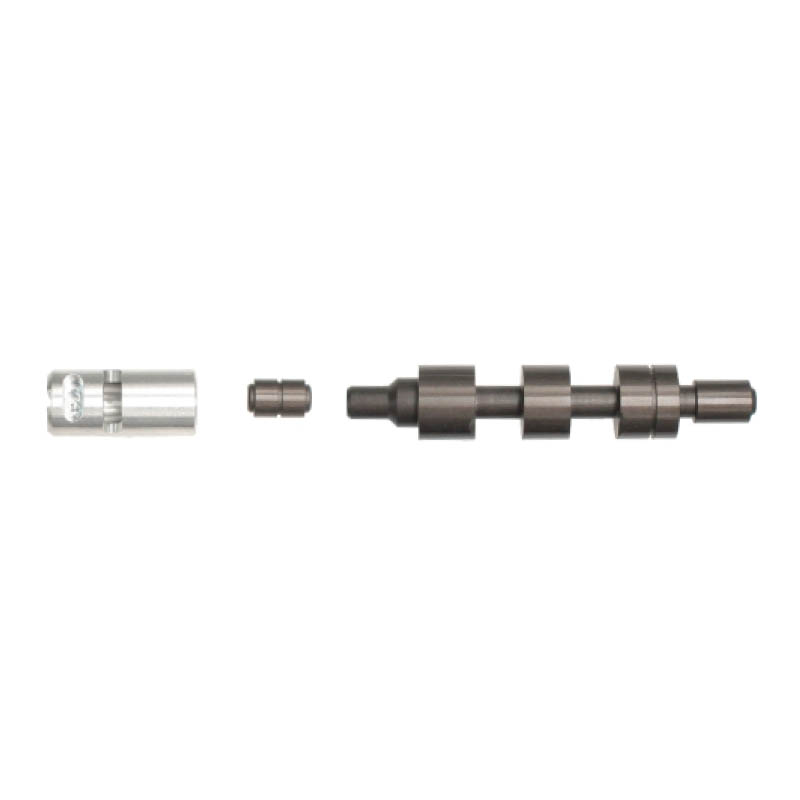

2.1. Разверните отверстие под клапан блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2150309RT1S и фиксирующий стол
2.3. Состав инструмента TRS2150309RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину в отверстие
3.4. Установите плунжер TRS из комплекта в отверстие
3.5. Установите бустер TRS из комплекта в отверстие
3.6. Установите оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

1. Разборка

1.1. Извлеките оригинальный стопорный штифт и пружину и сохраните их для повторного использования
1.2. Извлеките клапан и плунжер и бустер и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2150309RT1S и фиксирующий стол
2.3. Состав инструмента TRS2150309RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину в отверстие
3.4. Установите плунжер TRS из комплекта в отверстие
3.5. Установите бустер TRS из комплекта в отверстие
3.6. Установите оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

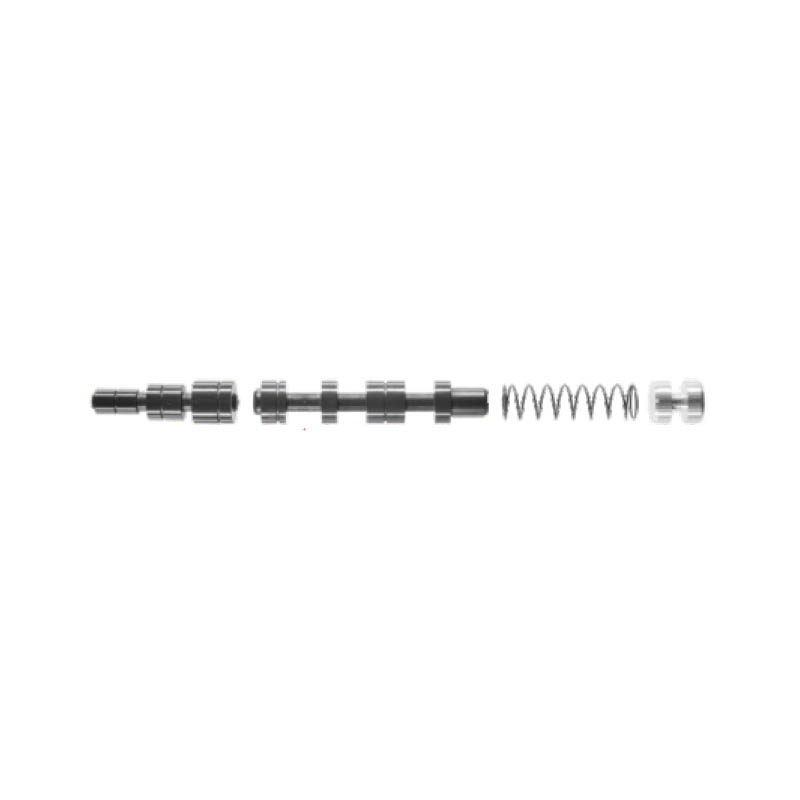

1. Разборка

1.1. Извлеките оригинальный стопорный штифт и сохраните его для повторного использования
1.2. Извлеките внутренний клапан, наружный клапан,пружину и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан контроля муфты B2
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2150318RT1S7 и фиксирующий стол
2.3. Состав инструмента TRS2150318RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите внутренний клапан TRS из комплекта в отверстие наименьшим диаметром внутрь
3.3. Установите наружный клапан TRS из комплекта в отверстие штоком наружу
3.4. Установите пружину TRS из комплекта в отверстие
3.5. Установите заглушку TRS из комплекта в отверстие
3.6. Установите оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 14in.Hg, б – 14 in.Hg

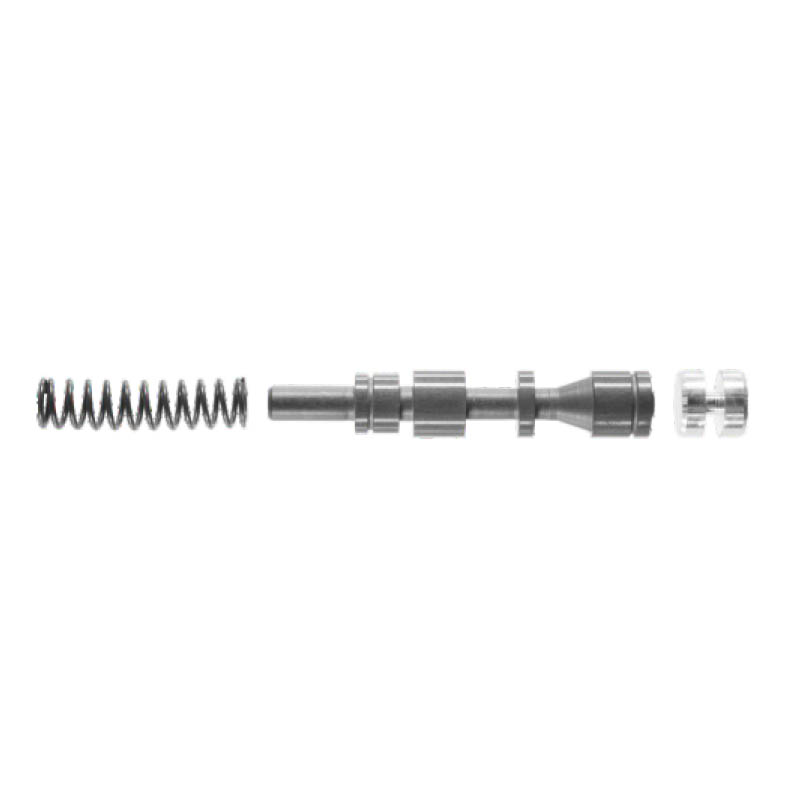

1. Разборка

1.1. Извлеките оригинальный стопорный штифт и пружину сохраните их для повторного использования
1.2. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан регулировки вторичного давления
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2150307RT1S и фиксирующий стол
2.3. Состав инструмента TRS2150307RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта в отверстие штоком внутрь
3.4. Установите заглушку TRS из комплекта в отверстие. 3.5. Установите оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 16in.Hg, б – 18in.Hg

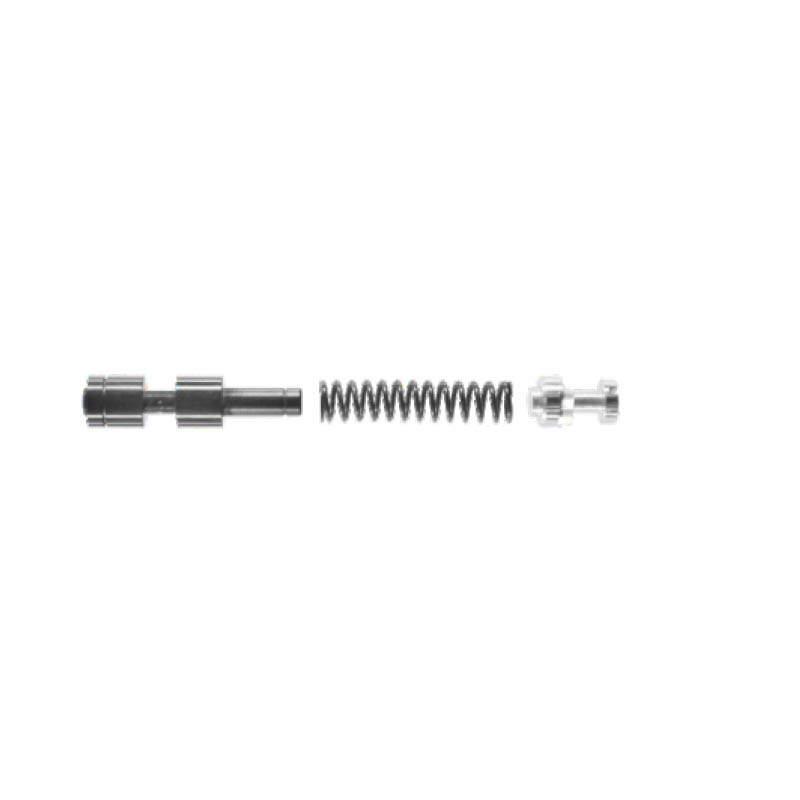

1. Разборка

1.1. В случае возможности регулирования заглушки, запишите ее положение до разбора.
1.2. Извлеките оригинальный стопорный штифт и пружину сохраните их для повторного использования
1.3. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан модулирования давления соленоидов
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2300204RT1S и фиксирующий стол
2.3. Состав инструмента TRS2300204RT1S:
-    развертка
-    втулка
-    направляющая
3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину в отверстие
3.4. Установите заглушку TRS из комплекта в отверстие. В случае, если заглушка регулируется, установите ее в соответствие с информацией из п. 1.1.
3.5. Установите оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

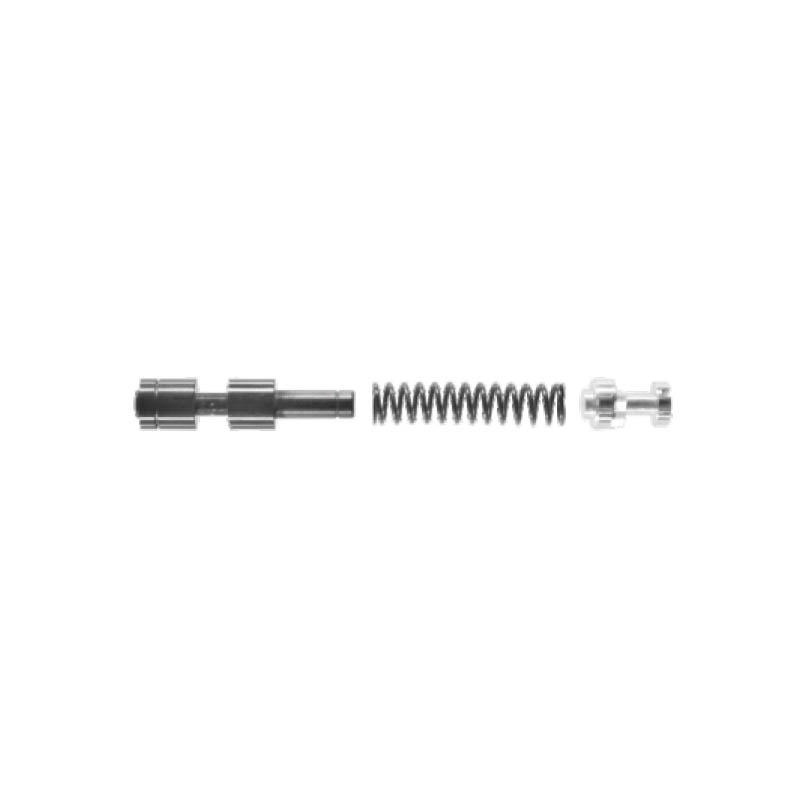

1. Разборка

1.1. В случае возможности регулирования заглушки, запишите ее положение до разбора.
1.2. Извлеките оригинальный стопорный штифт и пружину сохраните их для повторного использования
1.3. Извлеките клапан и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан модулирования давления соленоидов
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2150204RT1S и фиксирующий стол
2.3. Состав инструмента TRS2150204CG1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину в отверстие
3.4. Установите заглушку TRS из комплекта в отверстие. В случае, если заглушка регулируется, установите ее в соответствие с информацией из п. 1.1.
3.5. Установите оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

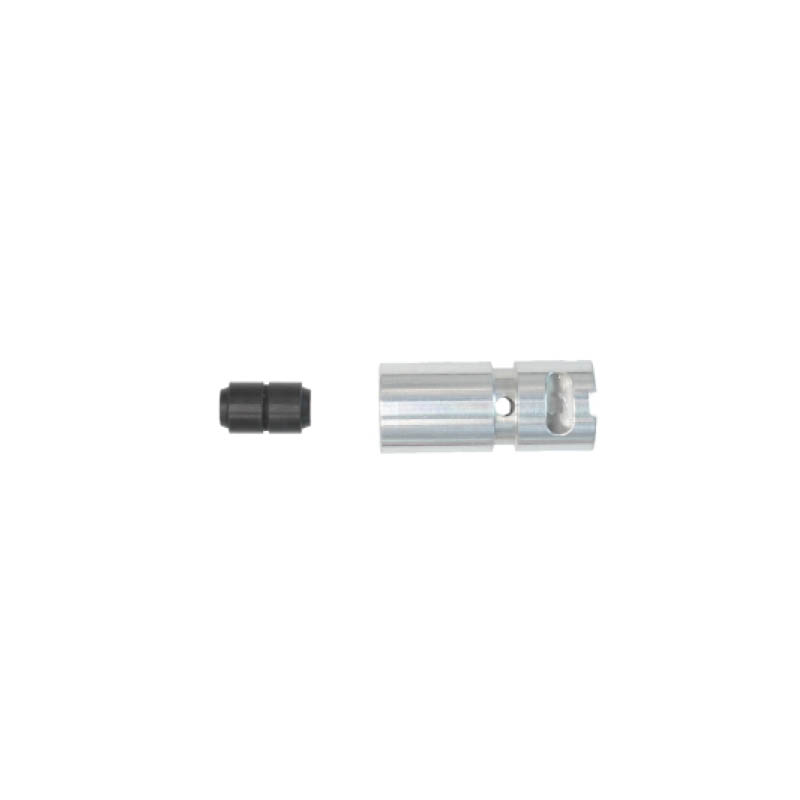

1. Разборка

1.1. Извлеките стопорный штифт и клапан и сохраните их для повторного использования
1.2. Извлеките бустер и утилизируйте его

2. Установка и сборка

2.1. Установите бустер в сборе с плунжером TRS из комплекта в отверстие
2.2. Установите оригинальный стопорный штифт

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

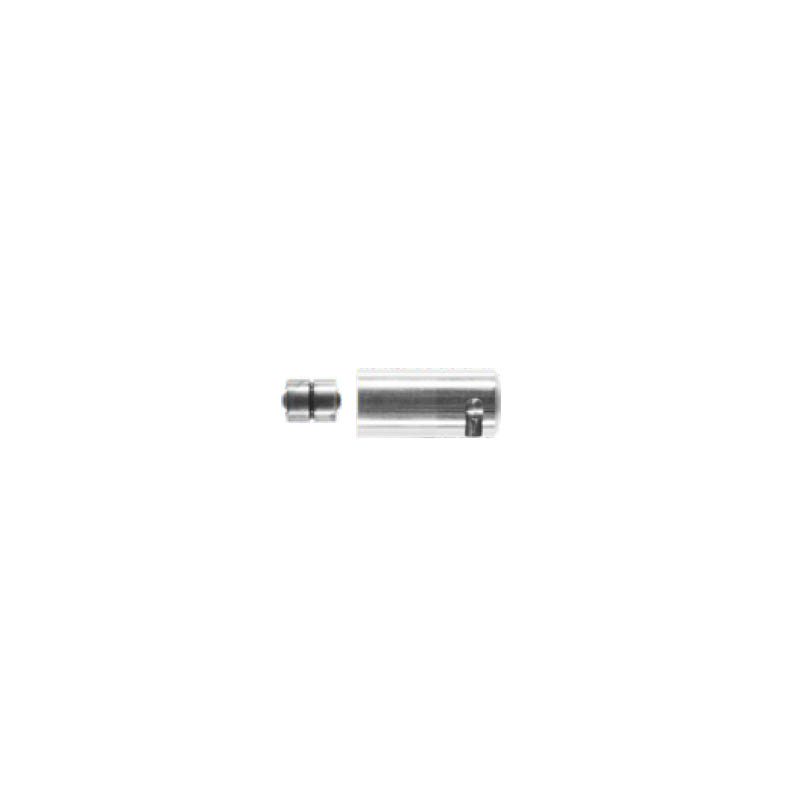

1. Разборка

1.1. Извлеките стопорный штифт и клапан и сохраните их для повторного использования
1.2. Извлеките бустер и утилизируйте его

2. Установка и сборка

2.1. Установите оригинальный клапан в отверстие
2.2. Установите бустер TRS из комплекта в отверстие 2.3. Установите оригинальный стопорный штифт

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg
