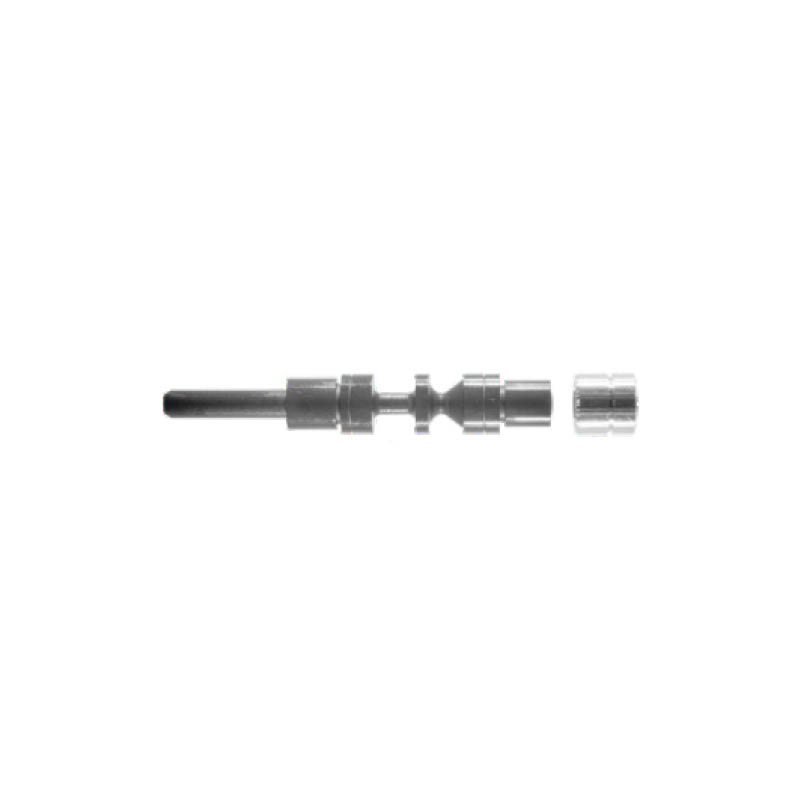

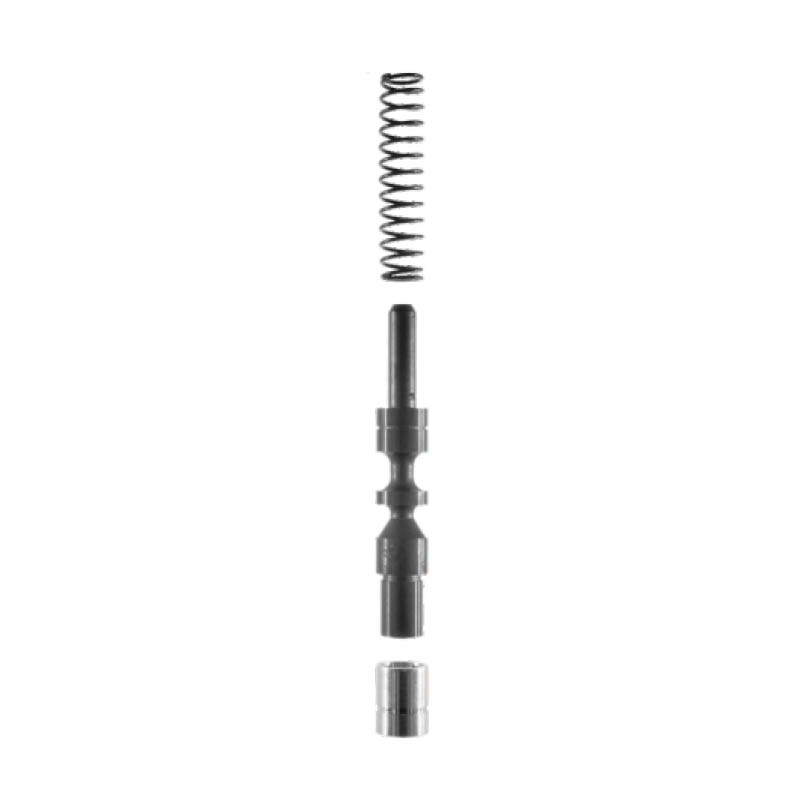

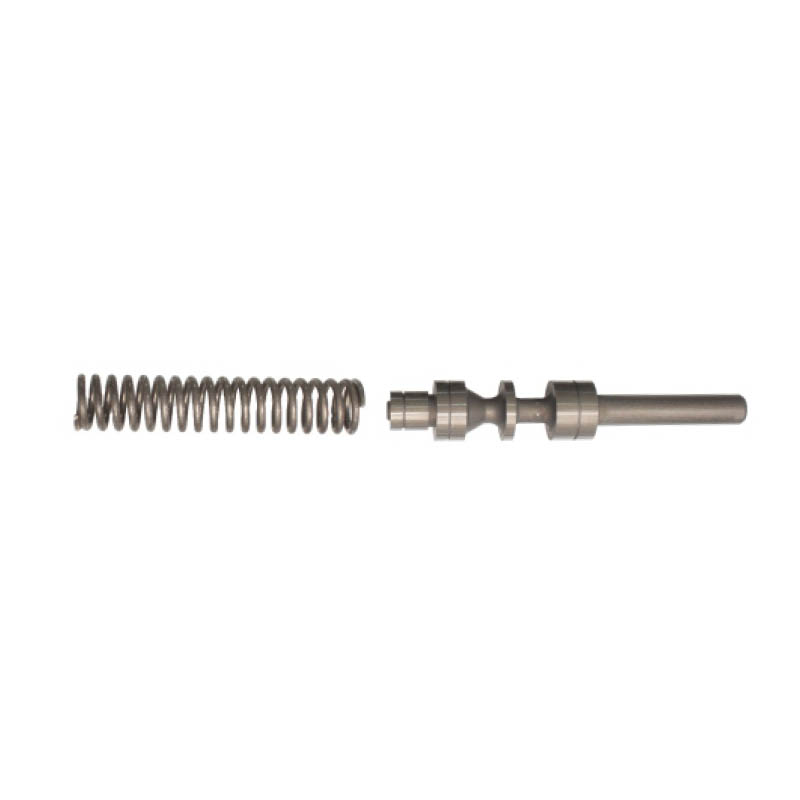

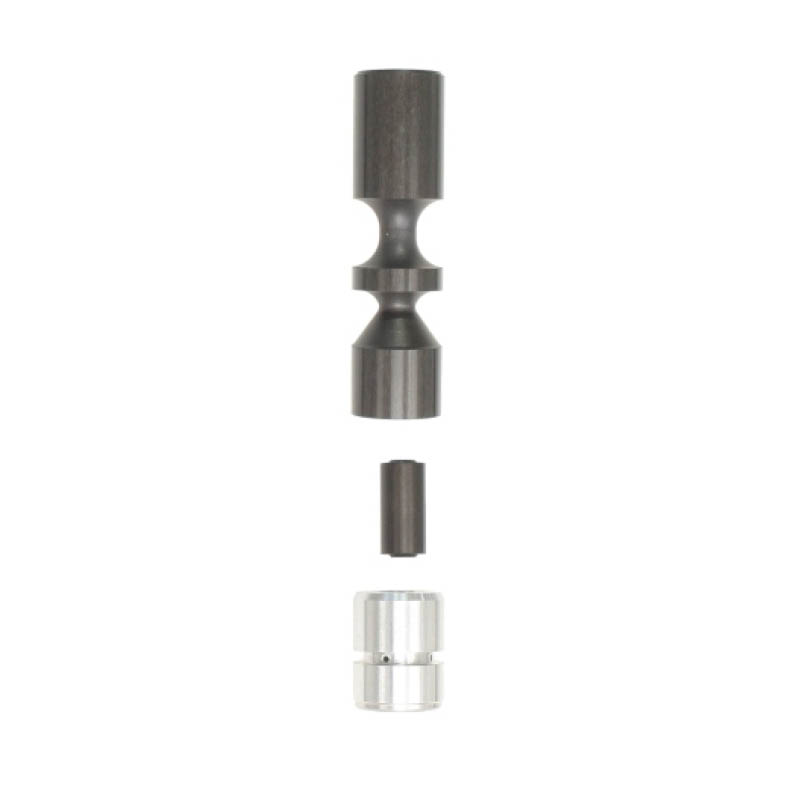

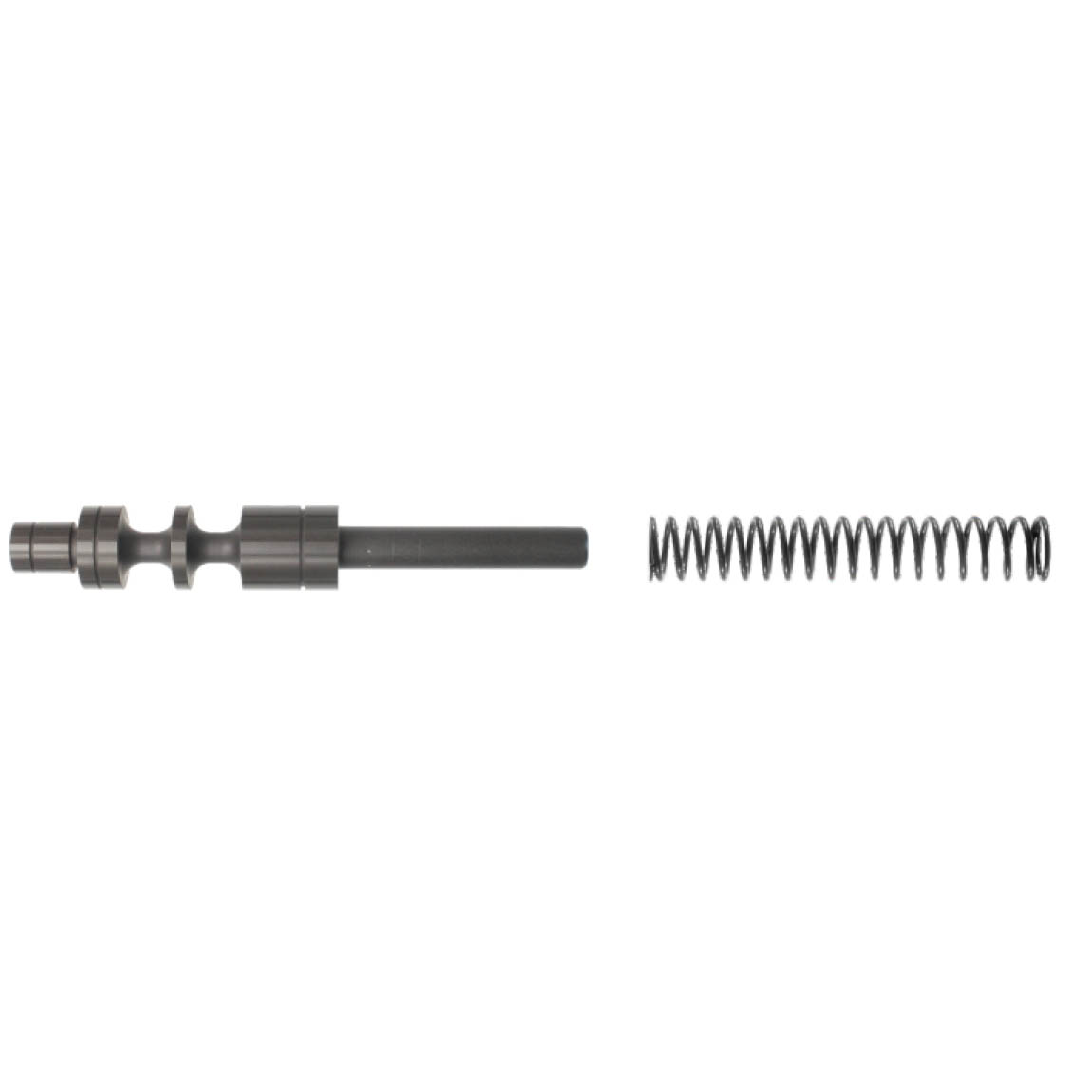

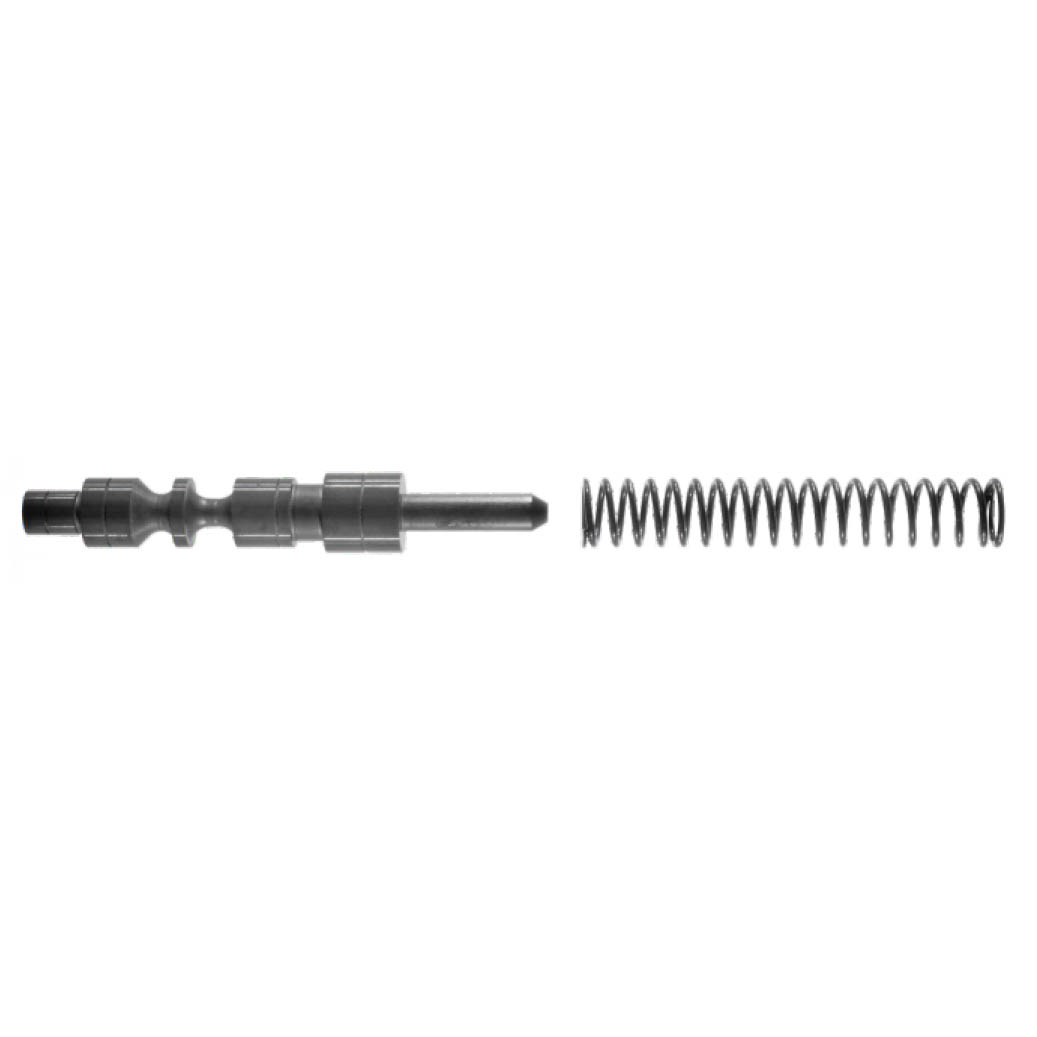

ZF серии

1. Разборка

1.1. Извлеките стопорный штифт и сохраните его для повторного использования
1.2. Извлеките бустер и плунжерный клапан и утилизируйте их

2. Установка и сборка

3.3. Установите на место оригинальный стопорный штифт
3.1. Убедитесь, что отверстие очищено от мусора и загрязнений
3.2. Установите бустер TRS в сборе с плунжерным клапаном из комплекта в отверстие открытой стороной вперед

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах.
Рекомендуемый минимум: а – 18 in.Hg

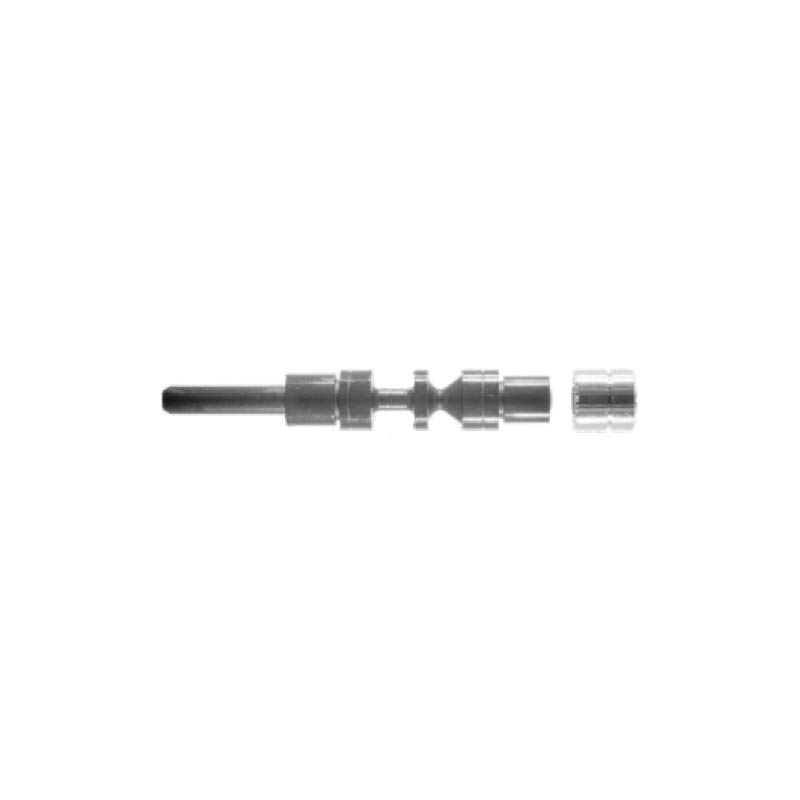

1. Разборка

1.1. Извлеките стопорный штифт и пружину и сохраните их для повторного использования
1.2. Извлеките клапан и бустер и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан линейного давления 2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2200302RT1S и фиксирующий стол
2.3. Состав инструмента TRS2200302RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2.Установите оригинальную пружину в отверстие
3.3.Установите клапан TRS из комплекта в отверстие штоком внутрь
3.4.Установите бустер TRS из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg, б – 20 in.Hg

1. Разборка

1.1. Извлеките стопорный штифт и сохраните их для повторного использования
1.2. Извлеките все составные компоненты клапана из отверстия и утилизируйте их
1.3. Извлеките пружину из отверстия и сохраните её для повторного использования

2. Подготовка отверстия

2.1. Разверните отверстие под клапан линейного давления
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2200302RT1S и фиксирующий стол
2.3. Состав инструмента TRS2200302RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта в отверстие углублением для пружины внутрь
3.4. Установите бустер TRS в сборе с клапаном бустера из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а - 20 in.Hg, б - 18 in.Hg

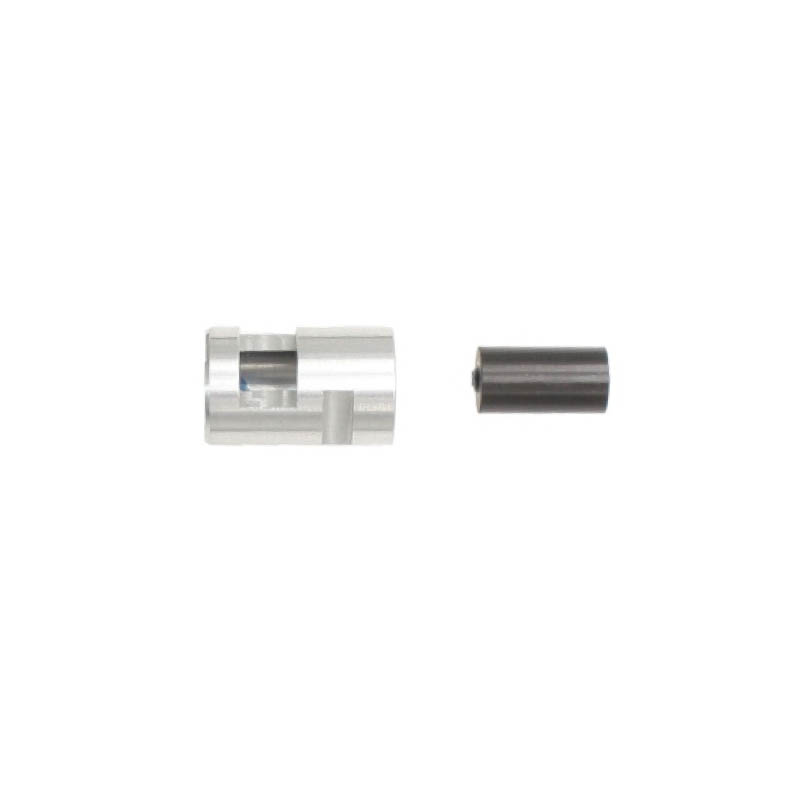

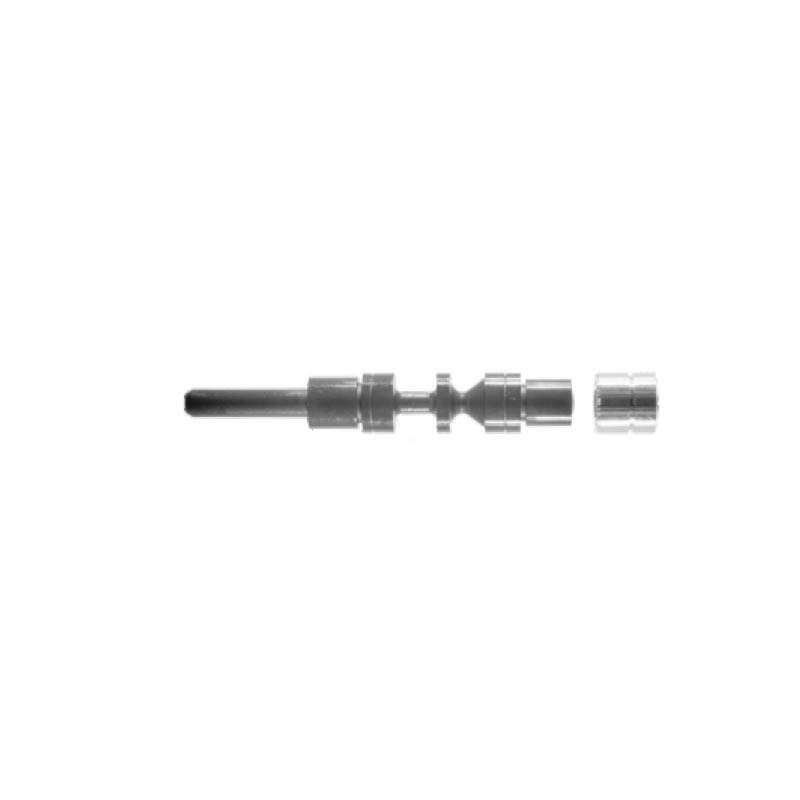

1. Разборка

1.1. Извлеките стопорный штифт и пружину и сохраните их для повторного использования
1.2. Извлеките клапан и бустер и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан регулирования давления
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2310136RT1S и фиксирующий стол
2.3. Состав инструмента TRS2310136RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2.Установите оригинальную пружину в отверстие
3.3.Установите клапан TRS из комплекта в отверстие штоком внутрь
3.4.Установите бустер TRS из комплекта в отверстие
3.5. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 16in.Hg, б – 16 in.Hg, в – 18 in.Hg

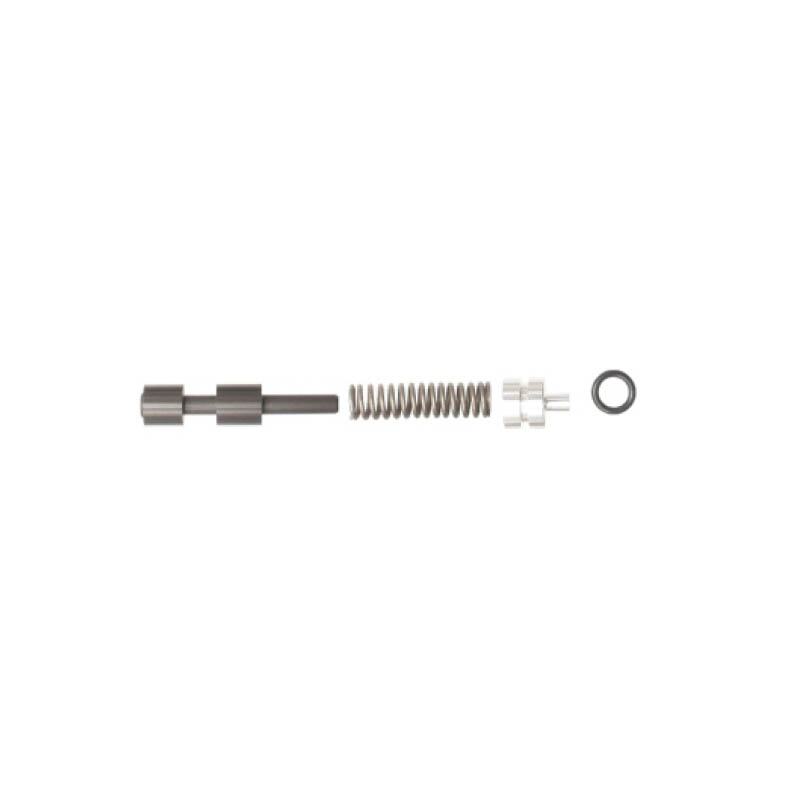

1. Разборка

1.1. Извлеките стопорный штифт клапана модулирования давления соленоидов и сохраните его для повторного использования
1.2. Извлеките клапан, пружину и заглушку и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан модулирования давления соленоидов
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2310304RT1S и фиксирующий стол
2.3. Состав инструмента TRS2310304RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите пружину TRS в отверстие
3.4. Установите уплотнительное кольцо TRS в паз заглушки TRS 3.5. Установите заглушку TRS в отверстие
3.6. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg, б – 14in.Hg
