TF60 / TF80

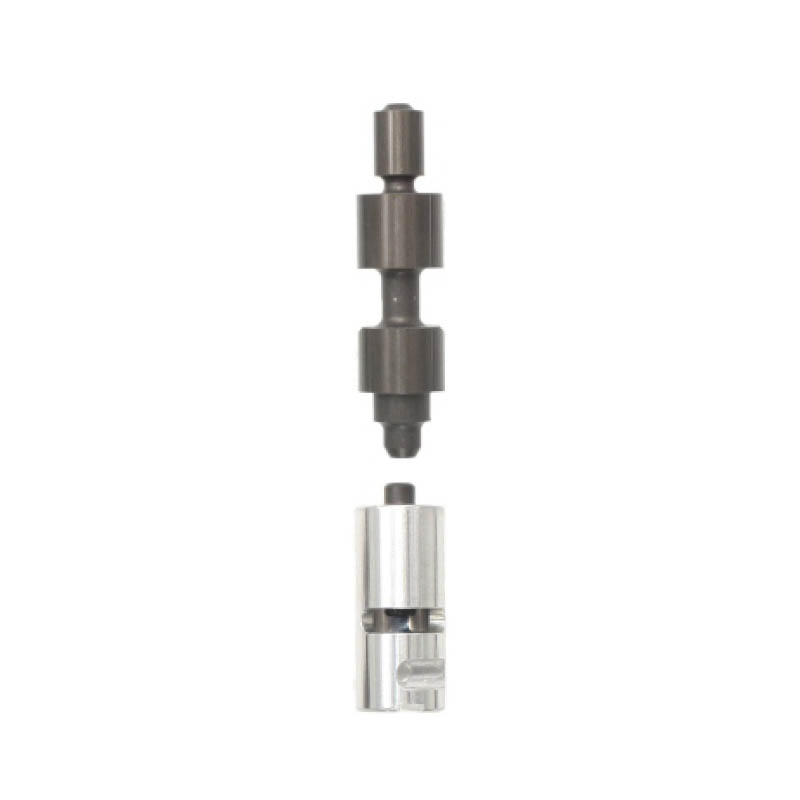

1. Разборка

1.1. Извлеките все элементы из отверстия, сохраните оригинальные фиксатор и пружину
1.2. Утилизируйте оригинальные клапан, бустер и клапан бустера

2. Подготовка отверстия

2.1. Разверните отверстие под клапан блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2270109RT1A и фиксирующий стол
2.3. Состав инструмента TRS2270109RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия 3.2. Установите клапан TRS из комплекта в отверстие меньшим диаметром внутрь
3.3. Установите оригинальную пружину и клапан бустера TRS из комплекта в бустер TRS
3.4. Установите бустер TRS в сборе в отверстие углублением под фиксатор наружу
3.5. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

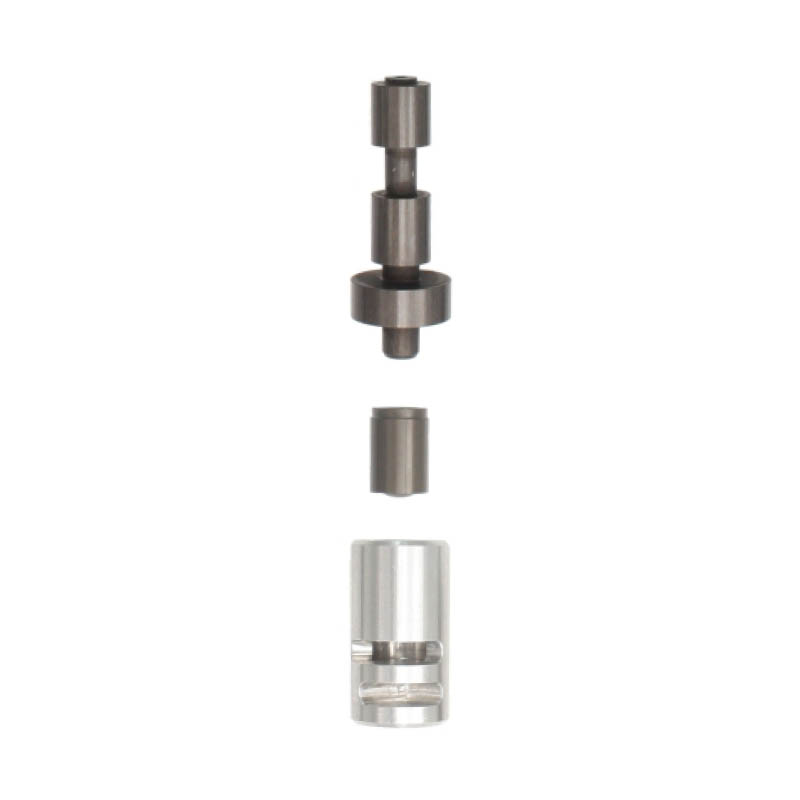

1. Разборка

1.1. Извлеките все элементы из отверстия, сохраните оригинальные фиксатор и пружину
1.2. Утилизируйте оригинальные клапан, бустер и клапан бустера

2. Подготовка отверстия

2.1. Разверните отверстие под клапан блокировки гидротрансформатора
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2270304RT1A и фиксирующий стол
2.3. Состав инструмента TRS2270304RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия 3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта штоком внутрь
3.4. Установите оригинальный фиксатор на место

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg

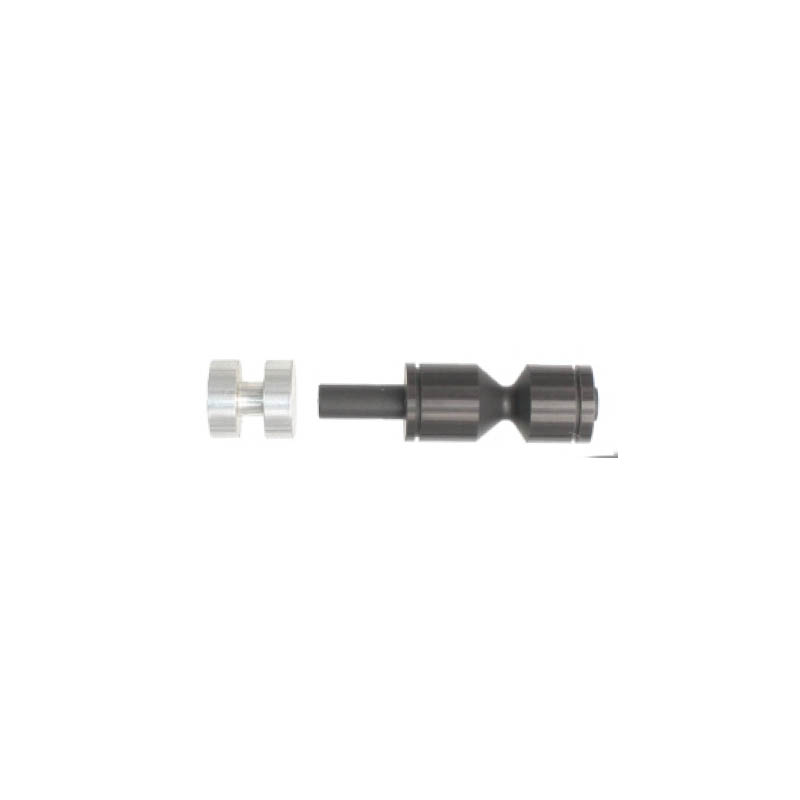

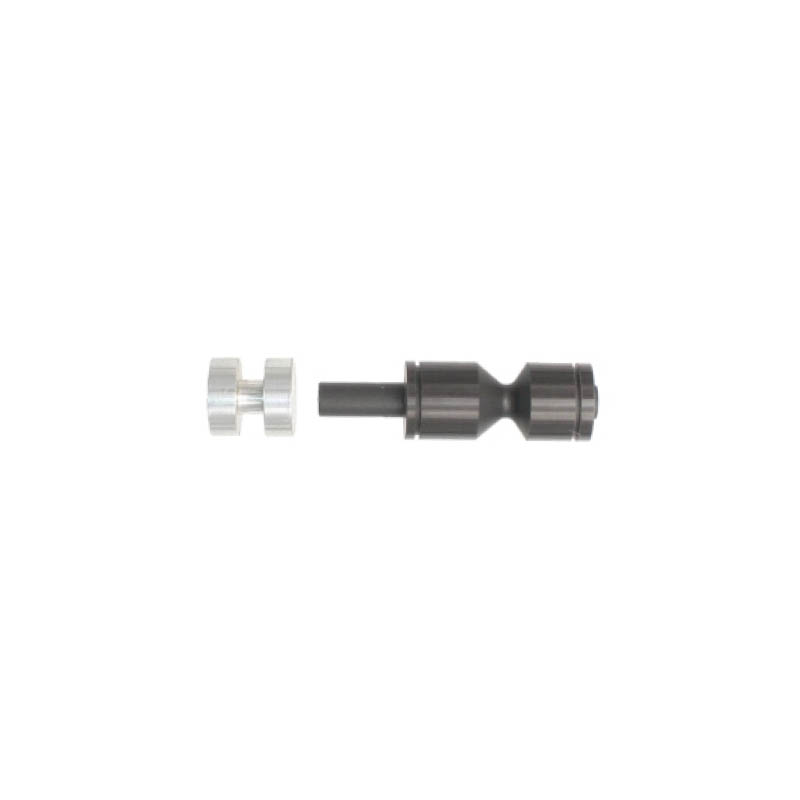

1. Разборка

1.1.  Извлеките все детали из отверстия
1.2.  Утилизируйте оригинальный клапан и заглушку (TF-81SC)

2. Подготовка отверстия

2.1. Разверните отверстие под клапан модулирования давления соленоидов
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2130104RT1A и фиксирующий стол
2.3. Состав инструмента TRS2130104RT1A:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка TF-80SC

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину и закрепите оригинальный фиксатор на место, заглушку TRS из комплекта утилизировать

TF-80SC
3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину на место
3.4. Установите заглушку TRS из комплекта и зафиксируйте оригинальным стопорным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: 18 in.Hg

1. Разборка

1.1.  Извлеките все детали из отверстия
1.2.  Утилизируйте оригинальный клапан и заглушку (TF-81SC)

2. Подготовка отверстия

2.1. Разверните отверстие под клапан модулирования давления соленоидов
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2130104RT1A и фиксирующий стол
2.3. Состав инструмента TRS2130104RT1A:
-    развертка
-    втулка
-    направляющая

3.    Установка и сборка TF-80SC

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину и закрепите оригинальный фиксатор на место, заглушку TRS из комплекта утилизировать

TF-80SC
3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину на место
3.4. Установите заглушку TRS из комплекта и зафиксируйте оригинальным стопорным фиксатором

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: 18 in.Hg

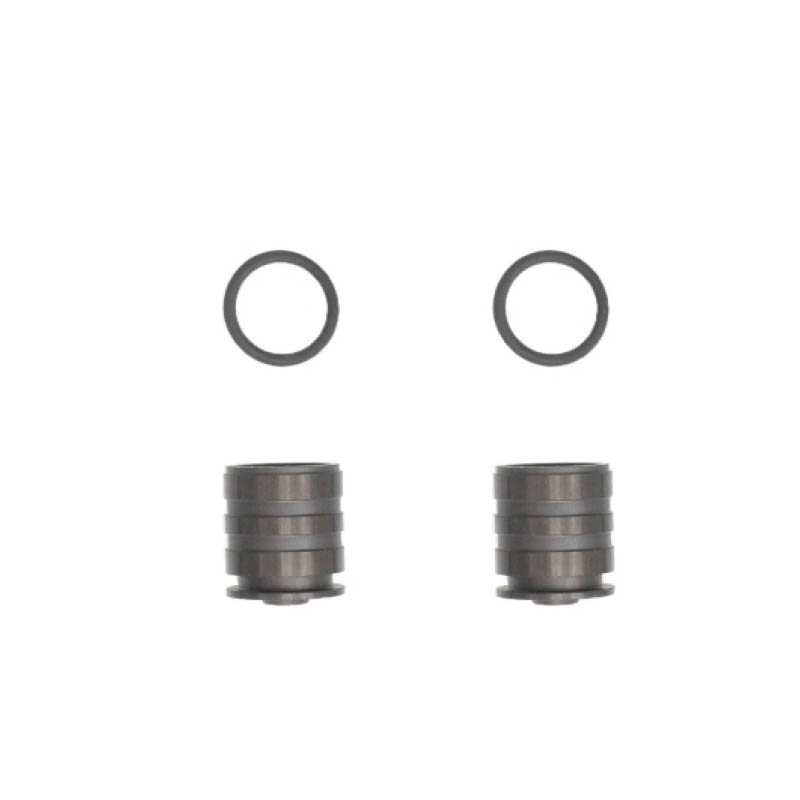

1. Разборка

1.1. Снимите фиксирующую платину
1.2. Извлеките и утилизируйте оригинальный поршень гидроаккумулятора, пружину сохраните для повторного использования

2. Установка и сборка

2.1. Установите уплотнительное кольцо в канавку на поршне
2.2. Убедитесь, что уплотнение село в канавку равномерно. 2.3. Очистите отверстие от загрязнения
2.4. Установите поршень канавкой с уплотнительным кольцом внутрь
2.5. Убедитесь, что поршень двигается в канале усилием руки без подклинивания
2.6. Установите оригинальную пружину на место и закрепите фиксирующую пластину

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: 18 in.Hg

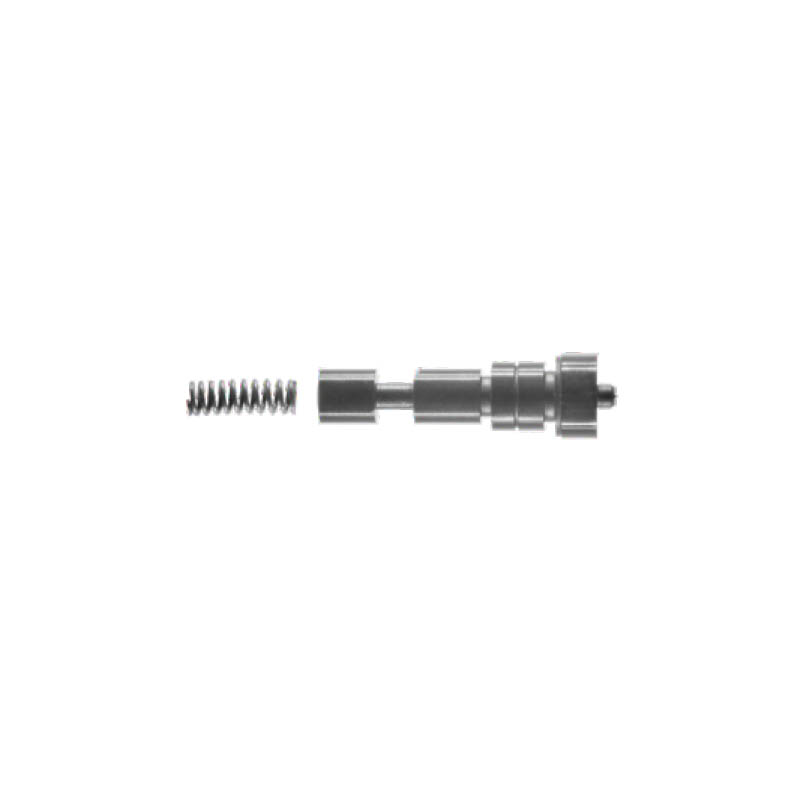

1. Разборка

1.1. Извлеките фиксатор регулировочной заглушки и сохраните его для повторного использования
1.2. Измерьте насколько выступает регулировочная заглушка относительно плоскости отверстия, запишите эту информацию для последующей сборки
1.3. Выкрутите регулировочную заглушку и сохраните ее для повторного использования
1.4. Извлеките стопорный штифт клапана управления сцеплением и соленоид и сохраните их для повторного использования
1.5. Извлеките клапан и пружину и утилизируйте их

2.  Подготовка отверстия

2.1. Разверните отверстие под клапан управления сцеплением
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2050130RT1S и фиксирующий стол
2.3. Состав инструмента TRS2050130RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите на место регулировочную заглушку, используя информацию, полученную в п. 1.2.
3.3. Установите на место оригинальный фиксатор регулировочной заглушки
3.4. Установите пружину TRS из комплекта в отверстие
3.5. Установите клапан TRS из комплекта в отверстие
3.6. Установите оригинальный соленоид в отверстие
3.7. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 16in.Hg, б – 18 in.Hg

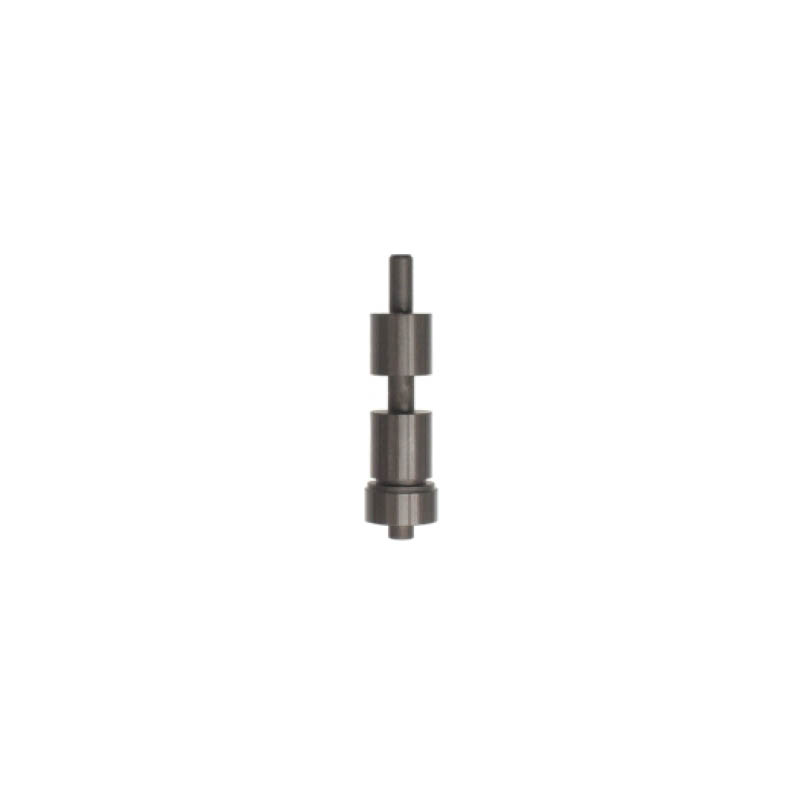

1. Разборка

1.1. Извлеките фиксатор регулировочной заглушки и сохраните его для повторного использования
1.2. Измерьте насколько выступает регулировочная заглушка относительно плоскости отверстия, запишите эту информацию для последующей сборки 1.3. Выкрутите регулировочную заглушку и сохраните ее для повторного использования
1.4. Извлеките стопорный штифт клапана включения муфты K3
и соленоид и сохраните их для повторного использования
1.5. Извлеките клапан и пружину и утилизируйте их

2. Подготовка отверстия

2.1. Разверните отверстие под клапан включения муфты K3
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2050113RT1S и фиксирующий стол
2.3. Состав инструмента TRS2050113RT1S:
-    развертка
-    втулка
-    направляющая

3. Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите на место регулировочную заглушку, используя информацию, полученную в п. 1.2.
3.3. Установите на место оригинальный фиксатор регулировочной заглушки 3.4. Установите пружину TRS из комплекта в отверстие
3.5. Установите клапан TRS из комплекта в отверстие
3.6. Установите оригинальный соленоид в отверстие
3.7. Установите на место оригинальный стопорный штифт

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg, б – 18 in.Hg

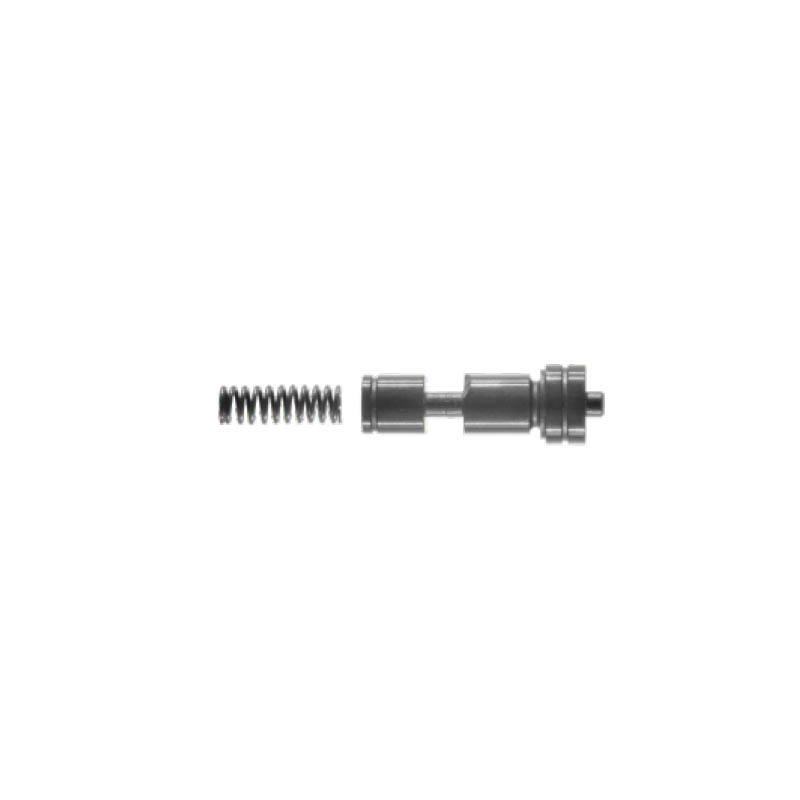

1.    Разборка

1.1. Извлеките фиксатор регулировочной заглушки и сохраните его для повторного использования
1.2. Измерьте насколько выступает регулировочная заглушка относительно плоскости отверстия, запишите эту информацию для последующей сборки 1.3. Выкрутите регулировочную заглушку и сохраните ее для повторного использования
1.4. Извлеките стопорный штифт клапана включения муфты K2 и соленоид и сохраните их для повторного использования
1.5. Извлеките клапан и пружину и утилизируйте их

2.    Подготовка отверстия

2.1. Разверните отверстие под клапан включения муфты K2
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2050112RT1S и фиксирующий стол
2.3. Состав инструмента TRS2050112RT1S:
-    развертка
-    втулка
-    направляющая

3.    Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите на место регулировочную заглушку, используя информацию, полученную в п. 1.2.
3.3. Установите на место оригинальный фиксатор регулировочной заглушки 3.4. Установите пружину TRS из комплекта в отверстие
3.5. Установите клапан TRS из комплекта в отверстие
3.6. Установите оригинальный соленоид в отверстие
3.7. Установите на место оригинальный стопорный штифт

4.    Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg, б – 18in.Hg

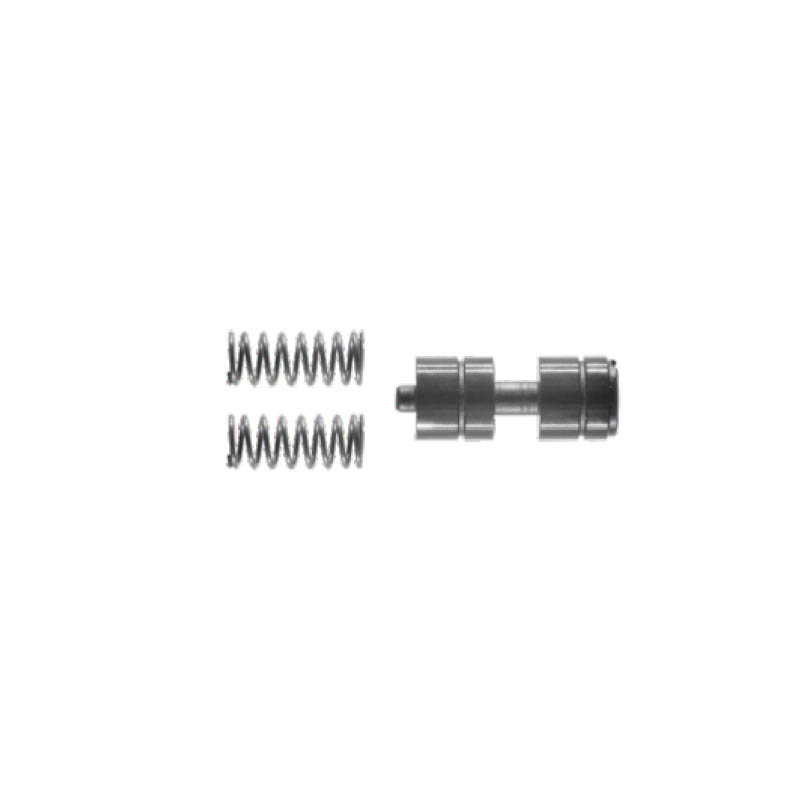

1. Разборка

1.1. Извлеките фиксатор регулировочной заглушки и сохраните его для повторного использования
1.2. Измерьте насколько выступает регулировочная заглушка относительно плоскости отверстия, запишите эту информацию для последующей сборки
1.3. Выкрутите регулировочную заглушку и сохраните ее для повторного использования
1.4. Извлеките стопорный штифт клапана управления сцеплением C1/K1 и соленоид и сохраните их для повторного использования
1.5. Извлеките клапан и пружину и утилизируйте их

2.    Подготовка отверстия

2.1. Разверните отверстие под клапан управления сцеплениемC1/K1
2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2050131RT1S и фиксирующий стол
2.3. Состав инструмента TRS2050131RT1S: развертка, втулка, направляющая

3.    Установка и сборка

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите на место регулировочную заглушку, используя информацию, полученную в п. 1.2.
3.3. Установите на место оригинальный фиксатор регулировочной заглушки
3.4 Выберите необходимую для установки пружину (TF60–черная, TF80 – серебристая) 3.5. Установите пружину TRS из комплекта в отверстие
3.6. Установите клапан TRS из комплекта в отверстие
3.7. Установите оригинальный соленоид в отверстие
3.8. Установите на место оригинальный стопорный штифт

4.    Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 16in.Hg, б – 18 in.Hg
