TF60 / TF80

1. Разборка

1.1. Извлеките все детали из отверстия

1.3. Утилизируйте оригинальные клапан и заглушку

1.2. Сохраните оригинальные фиксатор и пружину для повторного использования

2. Подготовка отверстия

2.1. Разверните отверстие под клапан регулировки вторичного давления

2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2050107RT1A и фиксирующий стол

2.3. Состав инструмента TRS2050107RT1A:

- развертка

- втулка

- направляющая

3. Установка и сборка

3.3. Установите оригинальную пружину на место

3.2. Установите клапан TRS из комплекта в отверстие штоком наружу

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия

3.4. Установите заглушку TRS из комплекта и закрепите оригинальным фиксатором

Инструкция по монтажу

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg, б – 18 in.Hg, в – 18 in.Hg

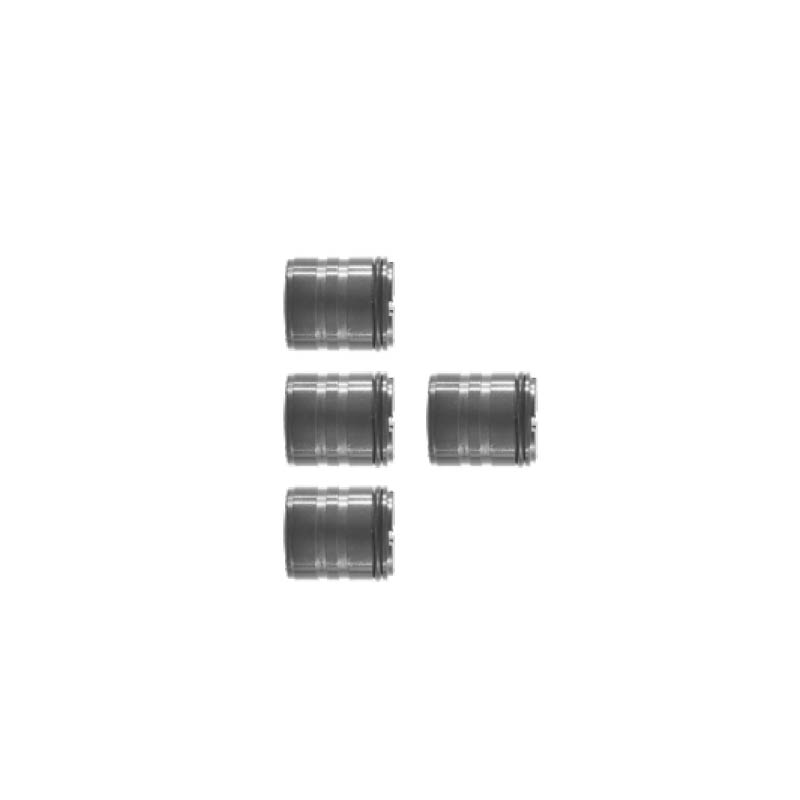

1. Разборка

1.1. Извлеките пружину и сохраните ее для повторного использования

1.2. Извлеките клапан и утилизируйте его

2. Установка и сборка

Внимание!!! В случае отсутствия сильного износа внутренней поверхности отверстия, уплотнительное кольцо не устанавливать.

2.1. В случае необходимости установки уплотнительного кольца, поместите его в паз на поверхности гидроаккумулятора TRS из комплекта

2.2. Установите гидроаккумулятор TRS в отверстие

2.3. Убедитесь, что гидроаккумулятор в отверстии не залипает. Он должен перемещаться в отверстии под давлением пальца

3.4 Установите оригинальную пружину в отверстие

3. Тестирование

3.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18in.Hg

1.    Разборка

1.1. Извлеките все детали из отверстия
1.2. Утилизируйте оригинальный клапан и заглушку (если она присутствует)

2.    Подготовка отверстия

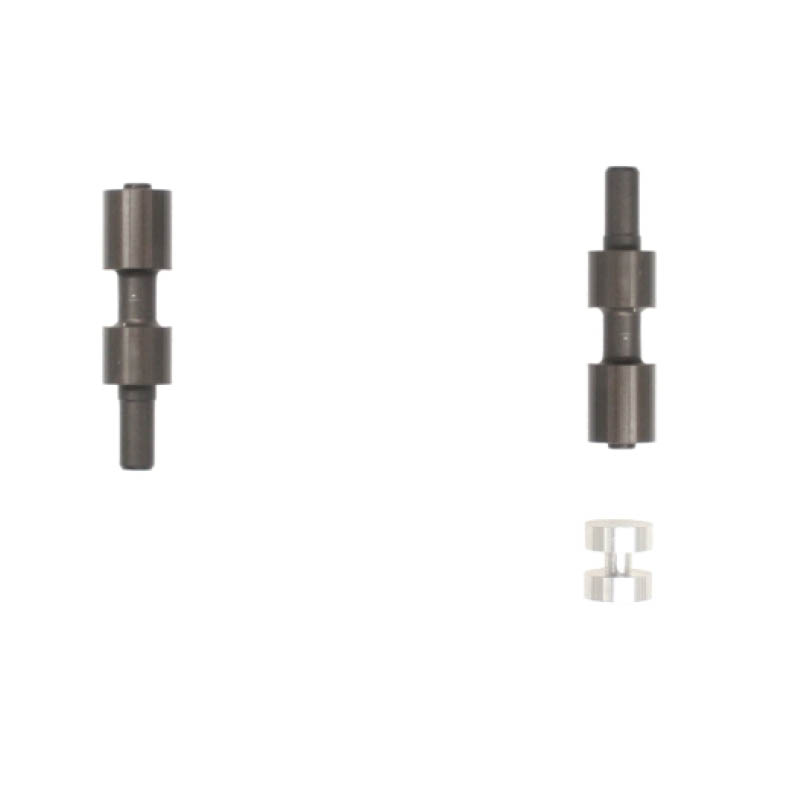

2.1. Разверните отверстие под клапан модулирования давления соленоидов
2.2. Набор инструмента для этой операции
(поставляется отдельно): TRS2050104RT1A и
фиксирующий стол
2.3. Состав инструмента TRS2050104RT1A:
-    развертка
-    втулка
-    направляющая

3.    Установка и сборка

Установка клапана в верхней части гидроблока
3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите оригинальную пружину в отверстие
3.3. Установите клапан TRS из комплекта в отверстие штоком внутрь
3.4. Установите заглушку TRS из комплекта и закрепите оригинальным фиксатором Установка клапана в верхней части гидроблока
3.1. Убедитесь, что стружка от разворачивания удалена из отверстия
3.2. Установите клапан TRS из комплекта в отверстие штоком наружу
3.3. Установите оригинальную пружину на место и зафиксируйте оригинальным стопорным фиксатором a

4.    Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg, б – 18 in.Hg
