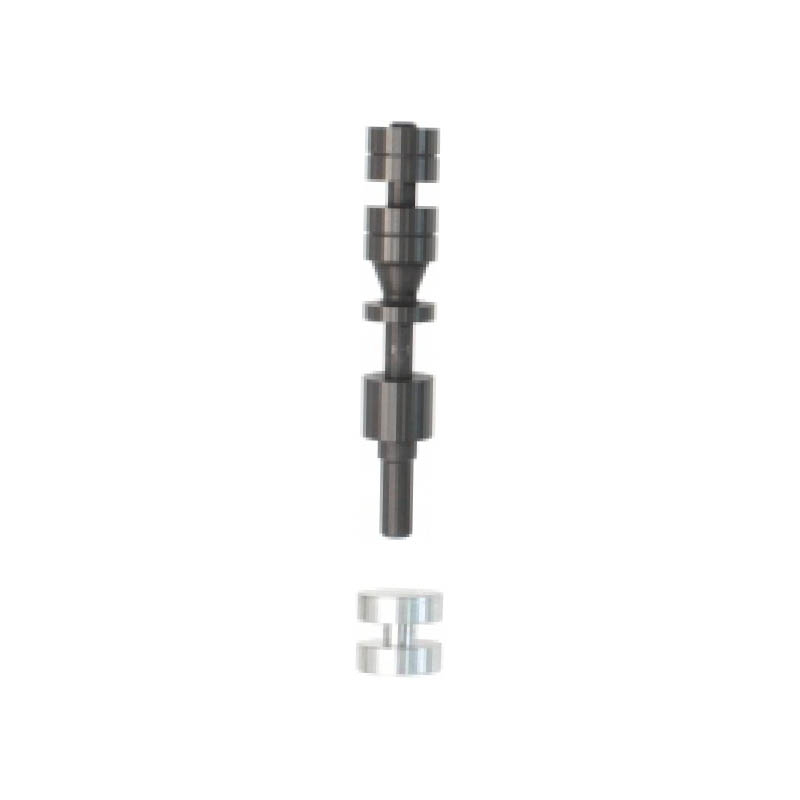

Клапан регулировки вторичного давления TF60

1. Разборка

1.1. Извлеките все детали из отверстия

1.3. Утилизируйте оригинальные клапан и заглушку

1.2. Сохраните оригинальные фиксатор и пружину для повторного использования

2. Подготовка отверстия

2.1. Разверните отверстие под клапан регулировки вторичного давления

2.2. Набор инструмента для этой операции (поставляется отдельно): TRS2050107RT1A и фиксирующий стол

2.3. Состав инструмента TRS2050107RT1A:

- развертка

- втулка

- направляющая

3. Установка и сборка

3.3. Установите оригинальную пружину на место

3.2. Установите клапан TRS из комплекта в отверстие штоком наружу

3.1. Убедитесь, что стружка от разворачивания удалена из отверстия

3.4. Установите заглушку TRS из комплекта и закрепите оригинальным фиксатором

Инструкция по монтажу

4. Тестирование

4.1. Проведите вакуумные испытания в указанных портах. Рекомендуемый минимум: а – 18 in.Hg, б – 18 in.Hg, в – 18 in.Hg
